Выполненные работы: проектирование, производство бескаркасно-арочного сооружения, доставка, монтаж.

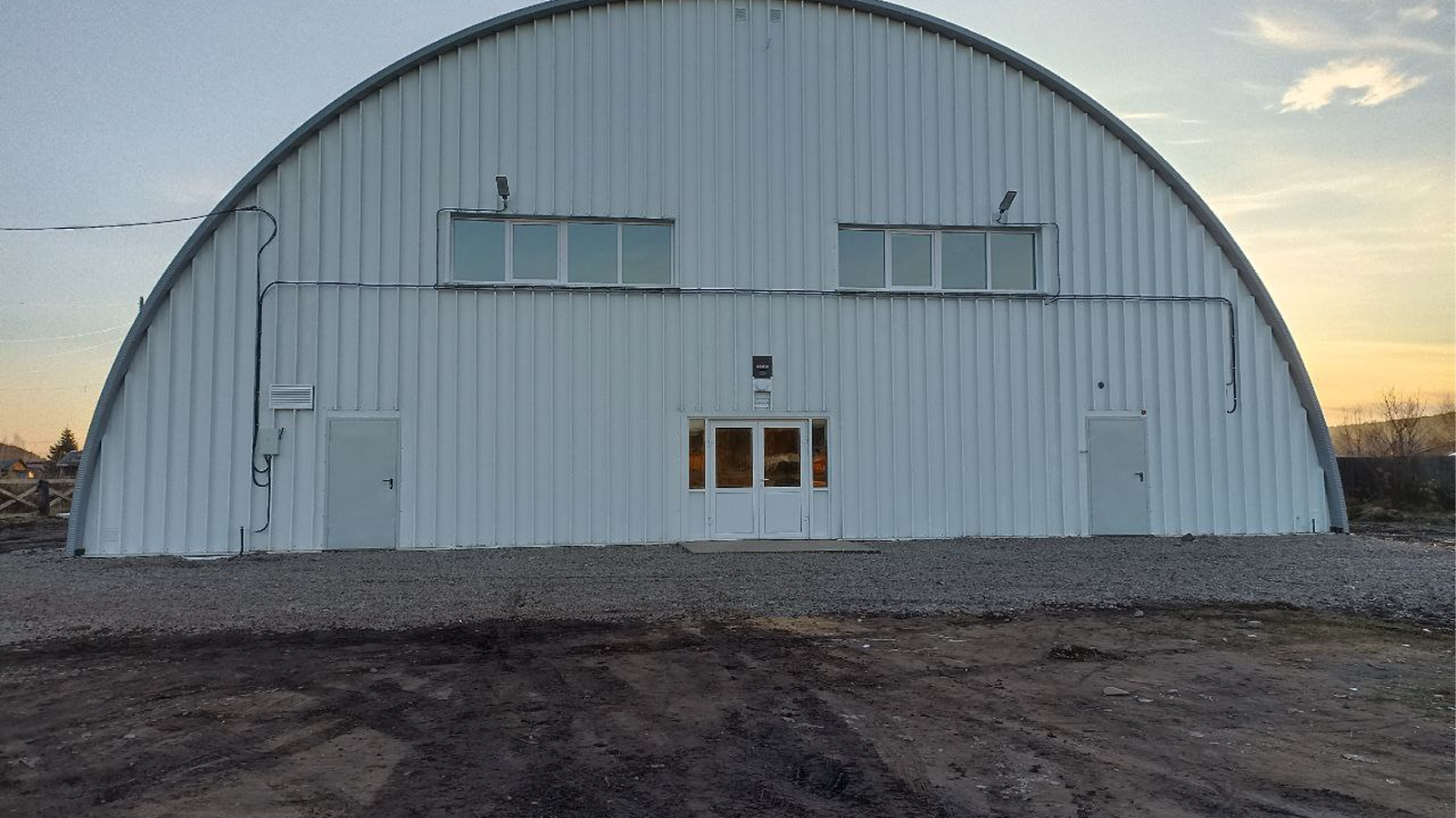

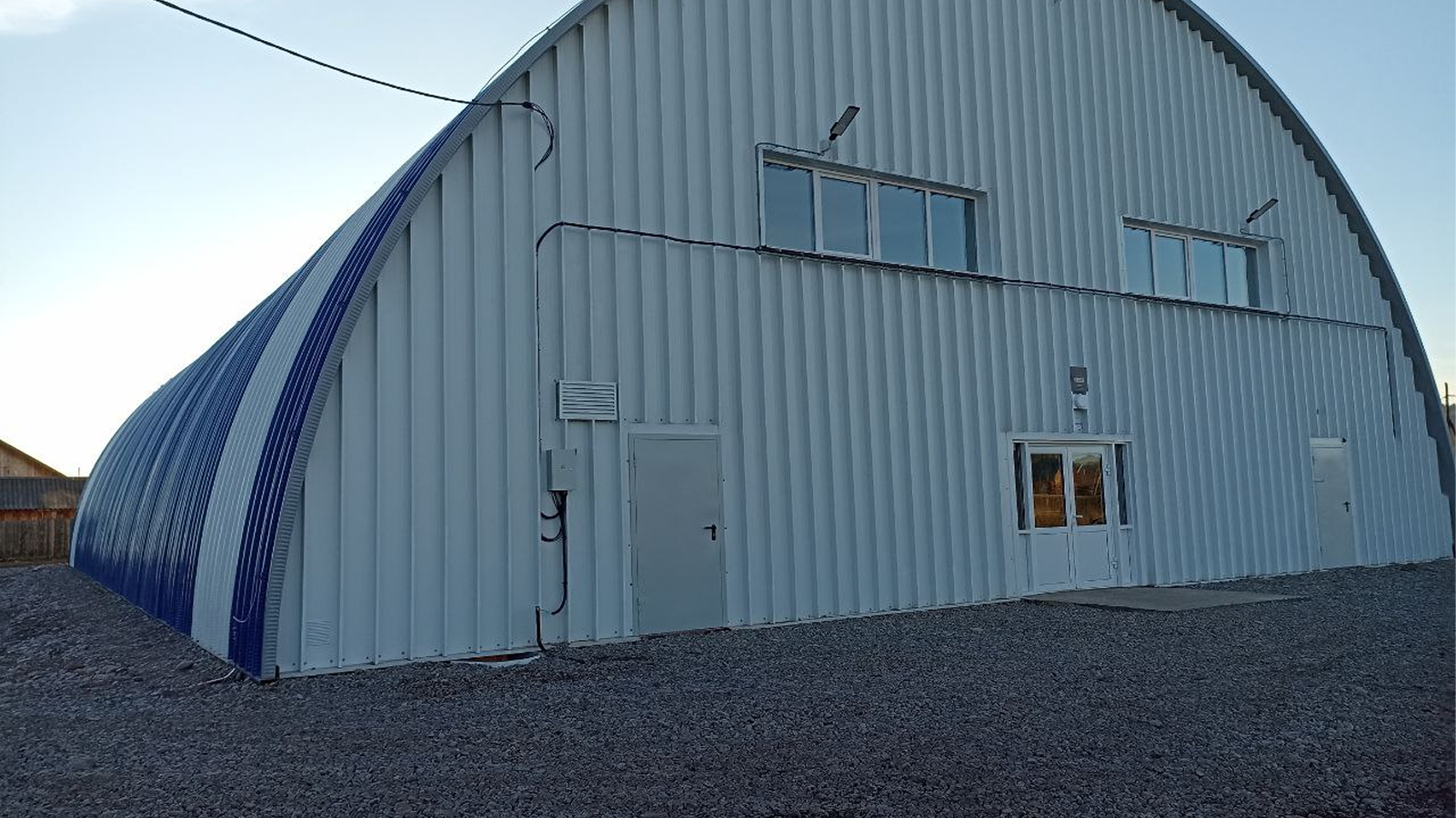

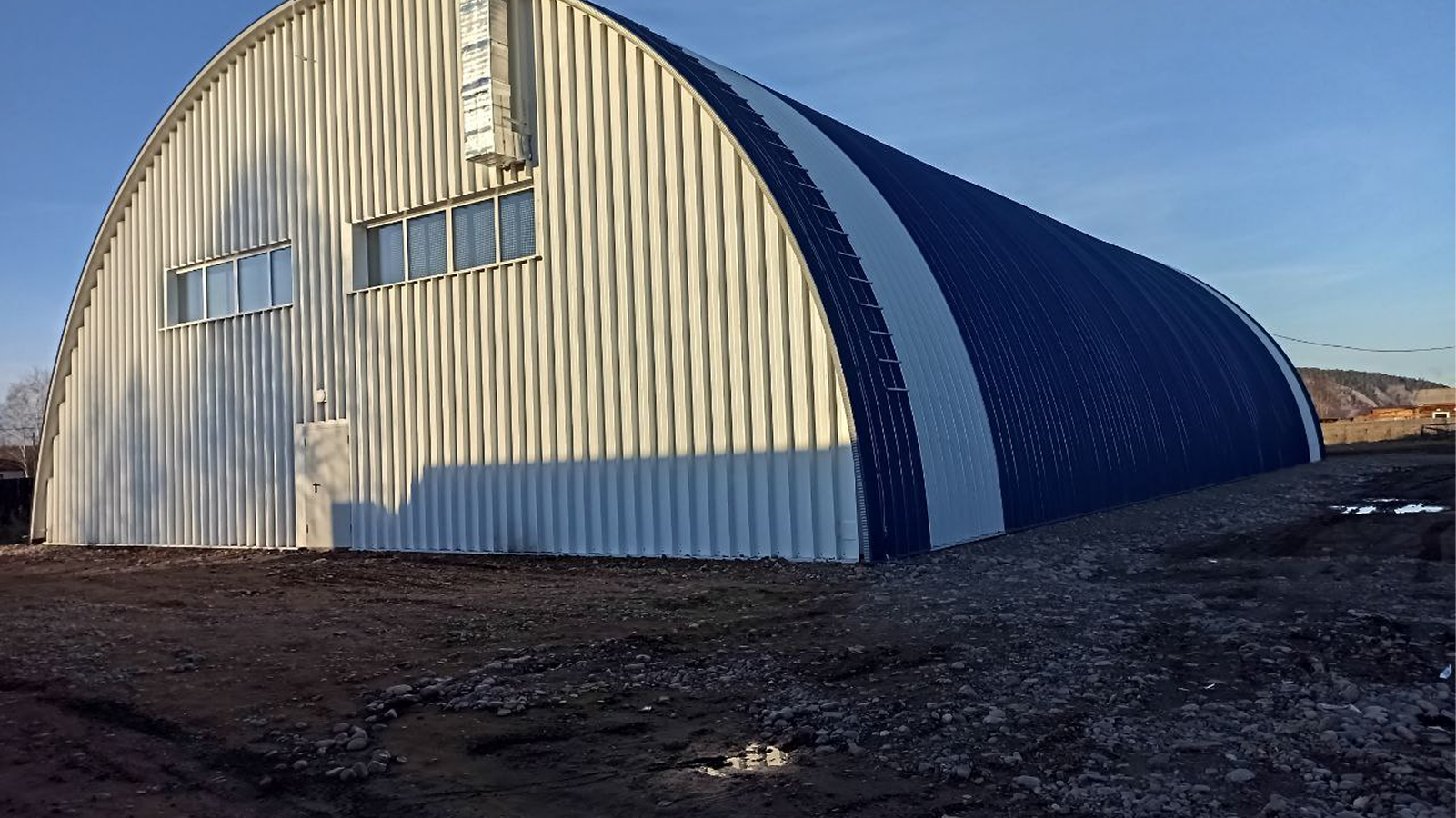

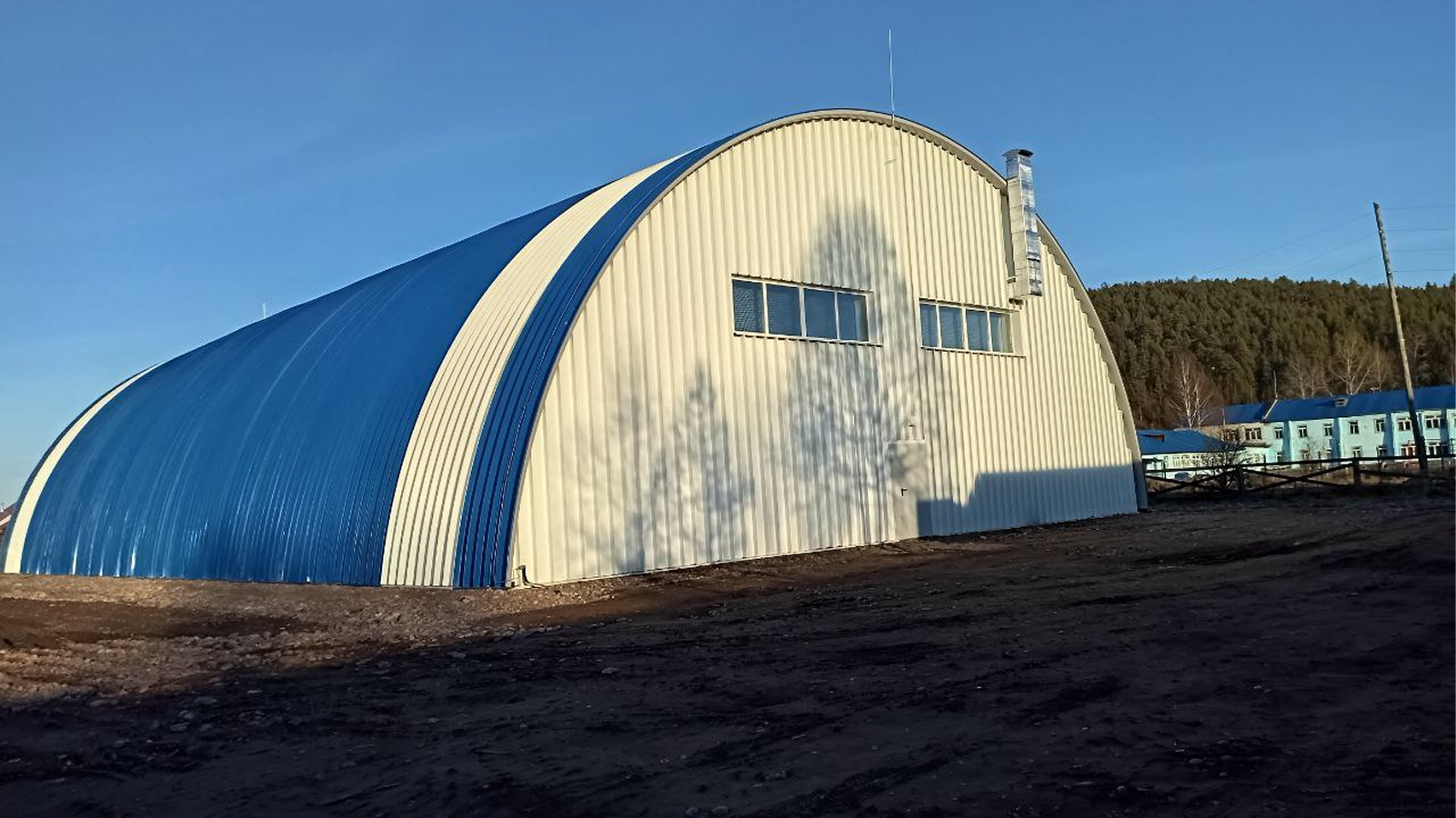

Краткое описание: бескаркасно-арочное сооружение ангара для ФОК общей площадью 700 м2 и высотой 9 м было построено на территории Казачинско-Ленского района Иркутской области.

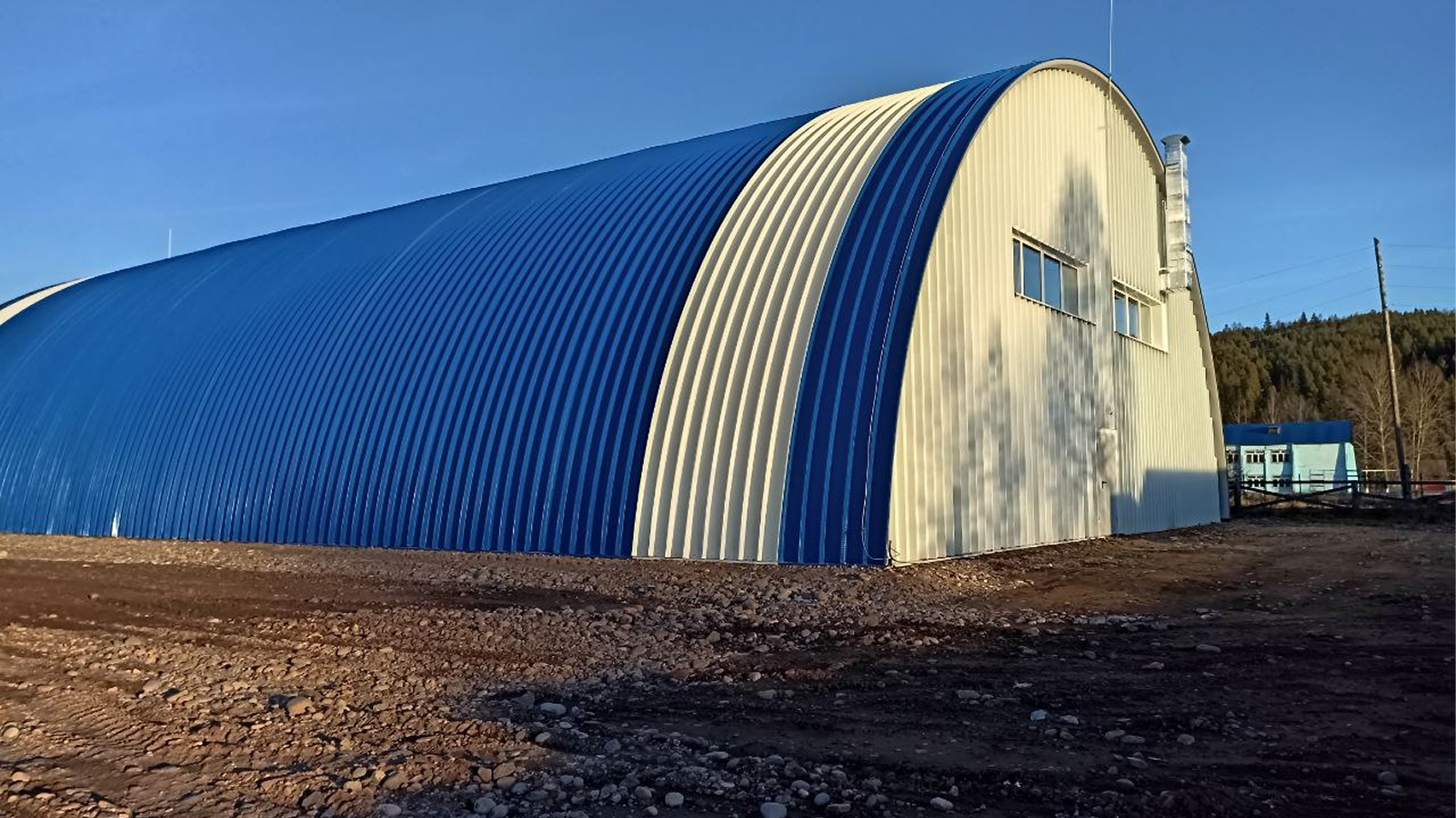

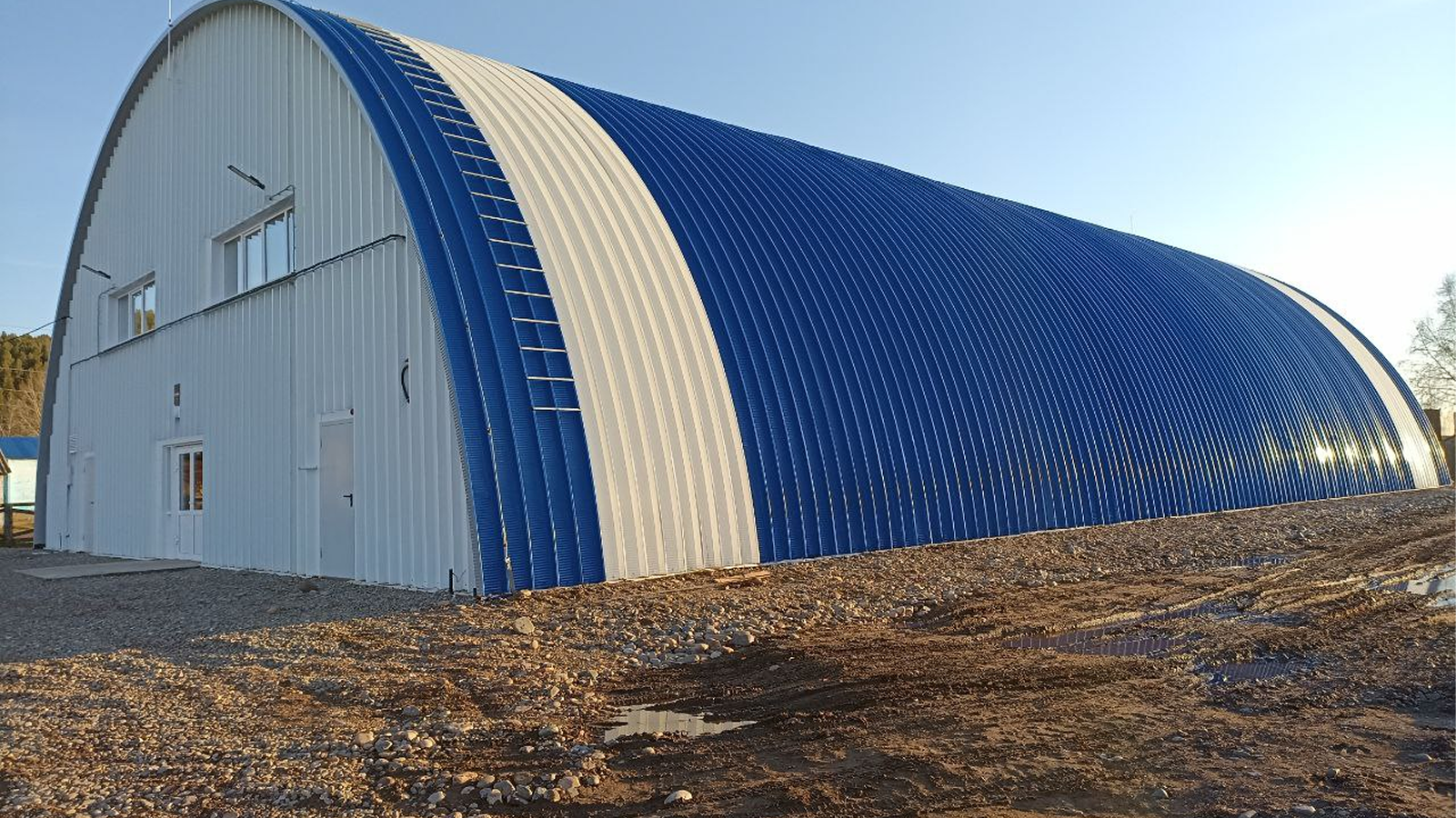

Бескаркасное арочное сооружение ангара общей площадью 700 м2. Наружная облицовка — оцинкованный металл с полимерным покрытием. Толщина покрытия металла цинком (стойкость к коррозии) 120 мкм.
Размеры здания:
- Длина – 35,0 м.
- Ширина – 20,0 м.
- Высота – 9,0 м.
Перечень и площадью помещений сооружения:

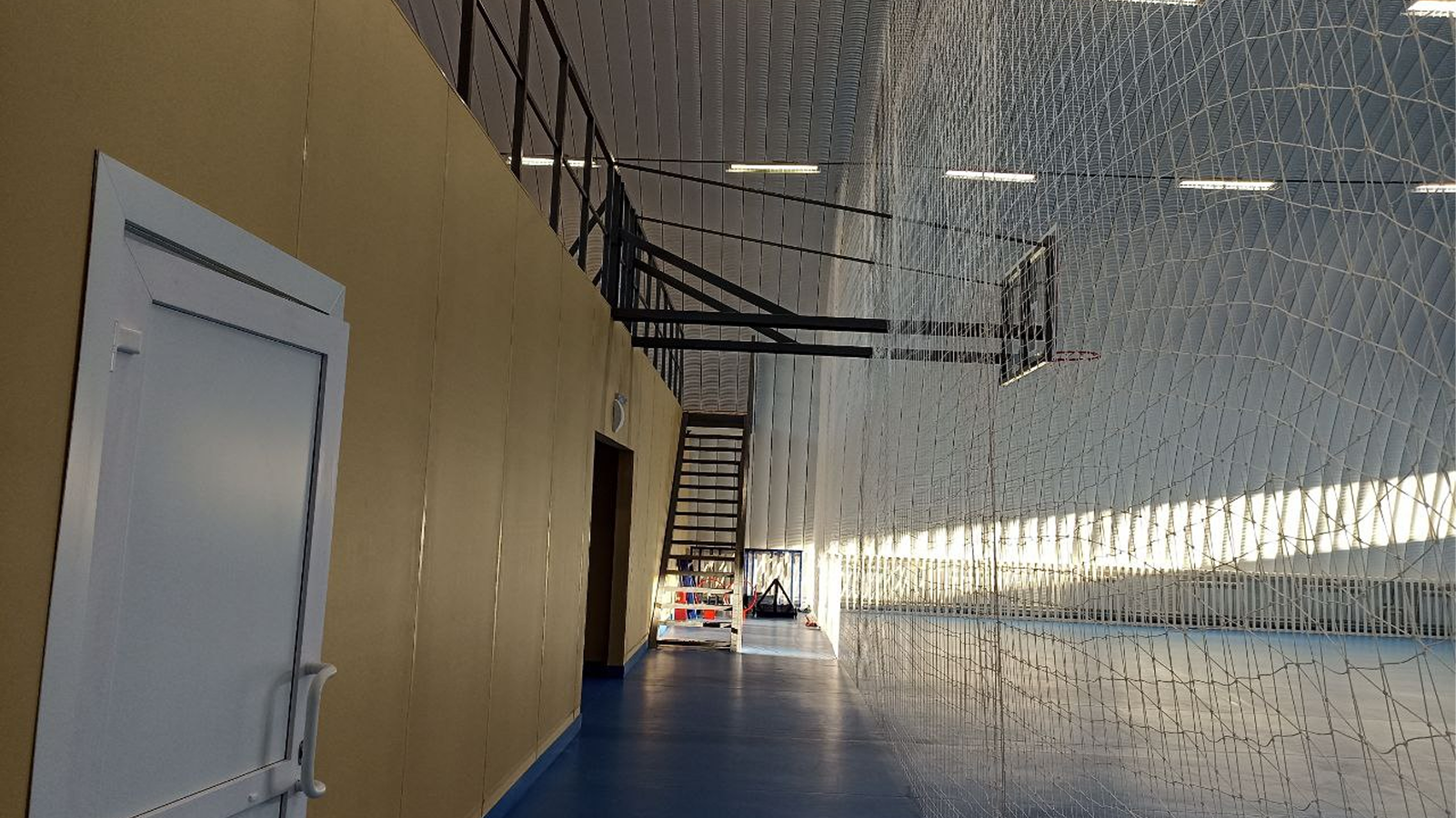

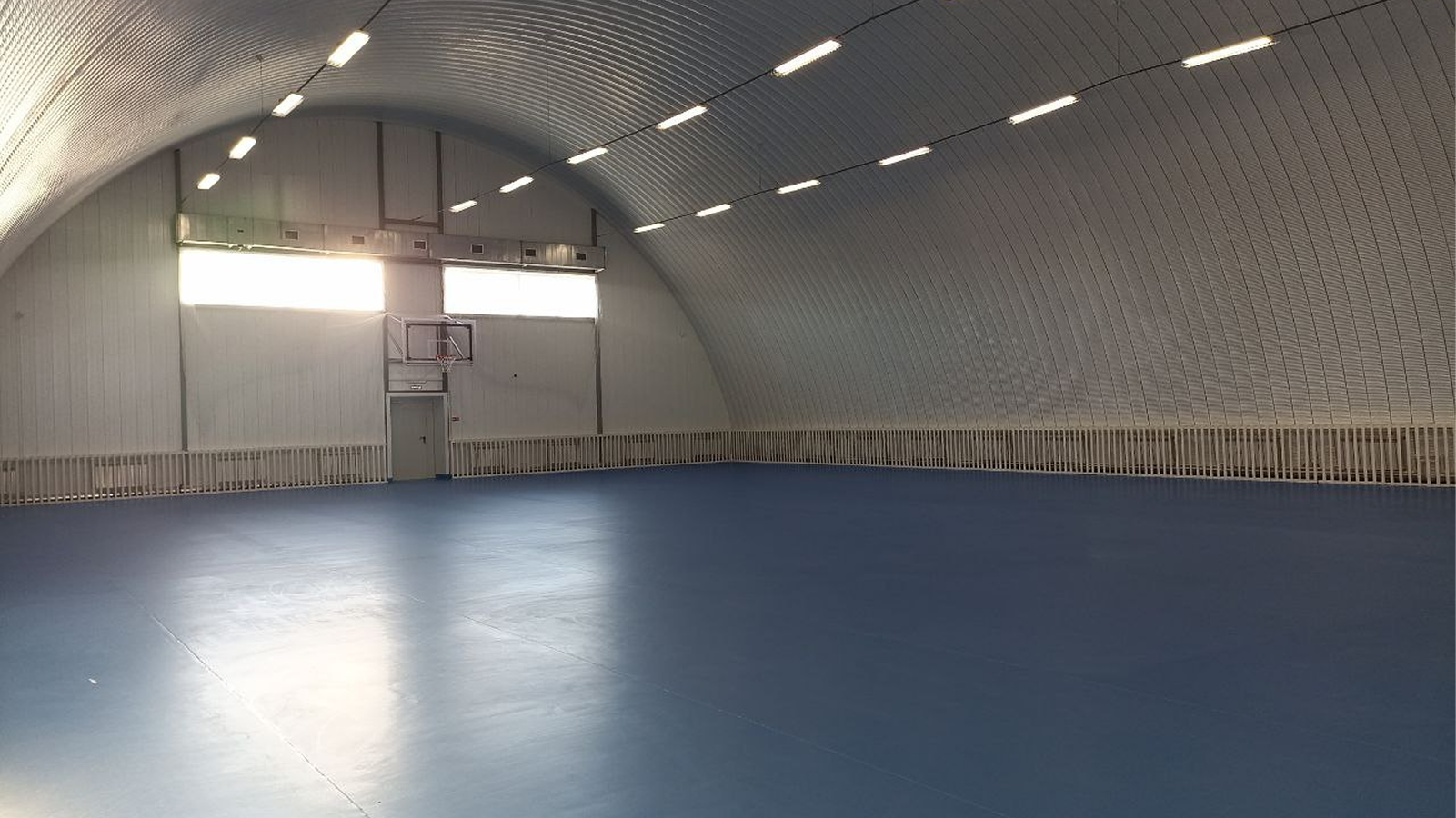

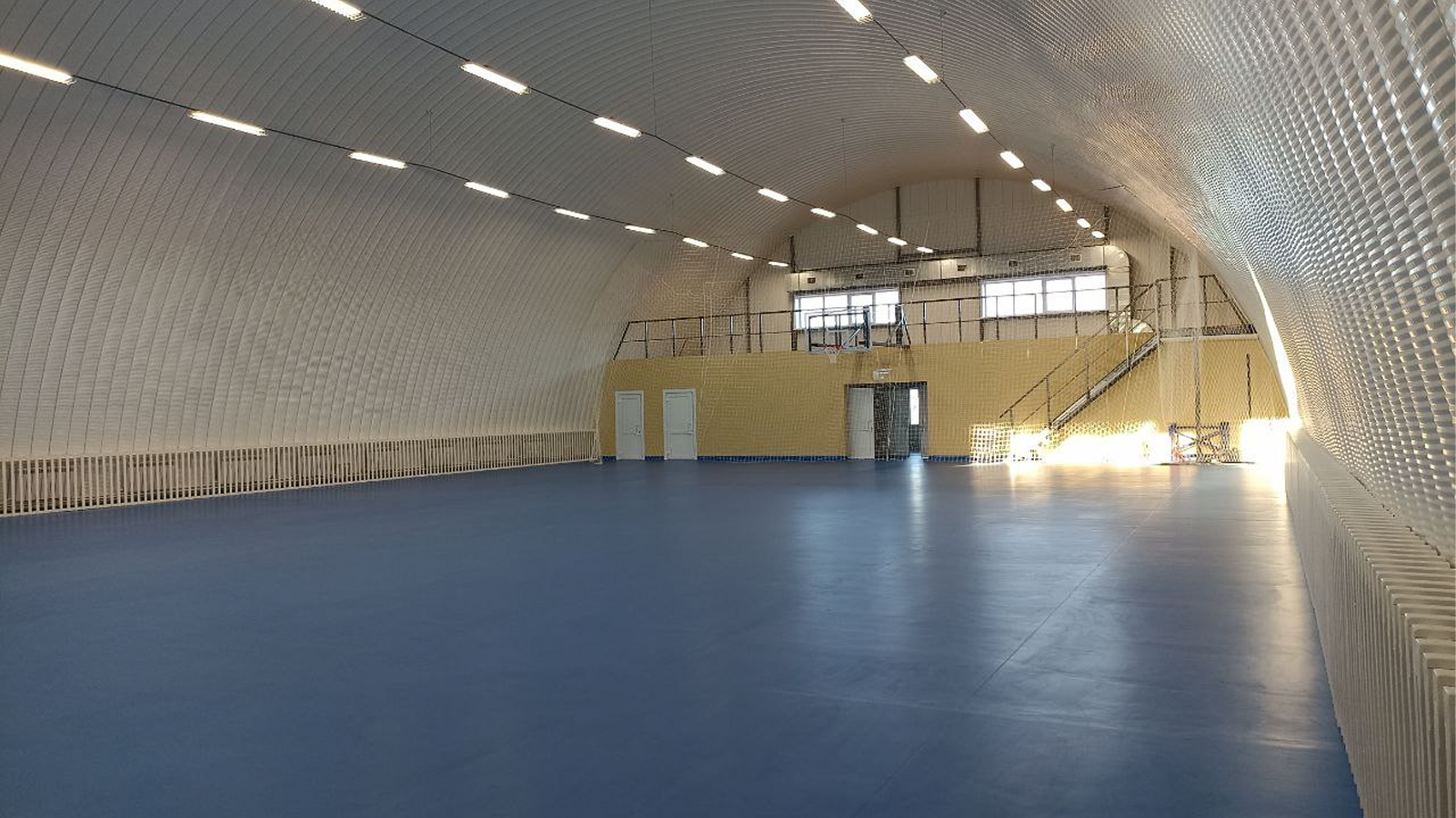

- Игровой зал – 610 м2.
- Электрощитовая – 8 м2.

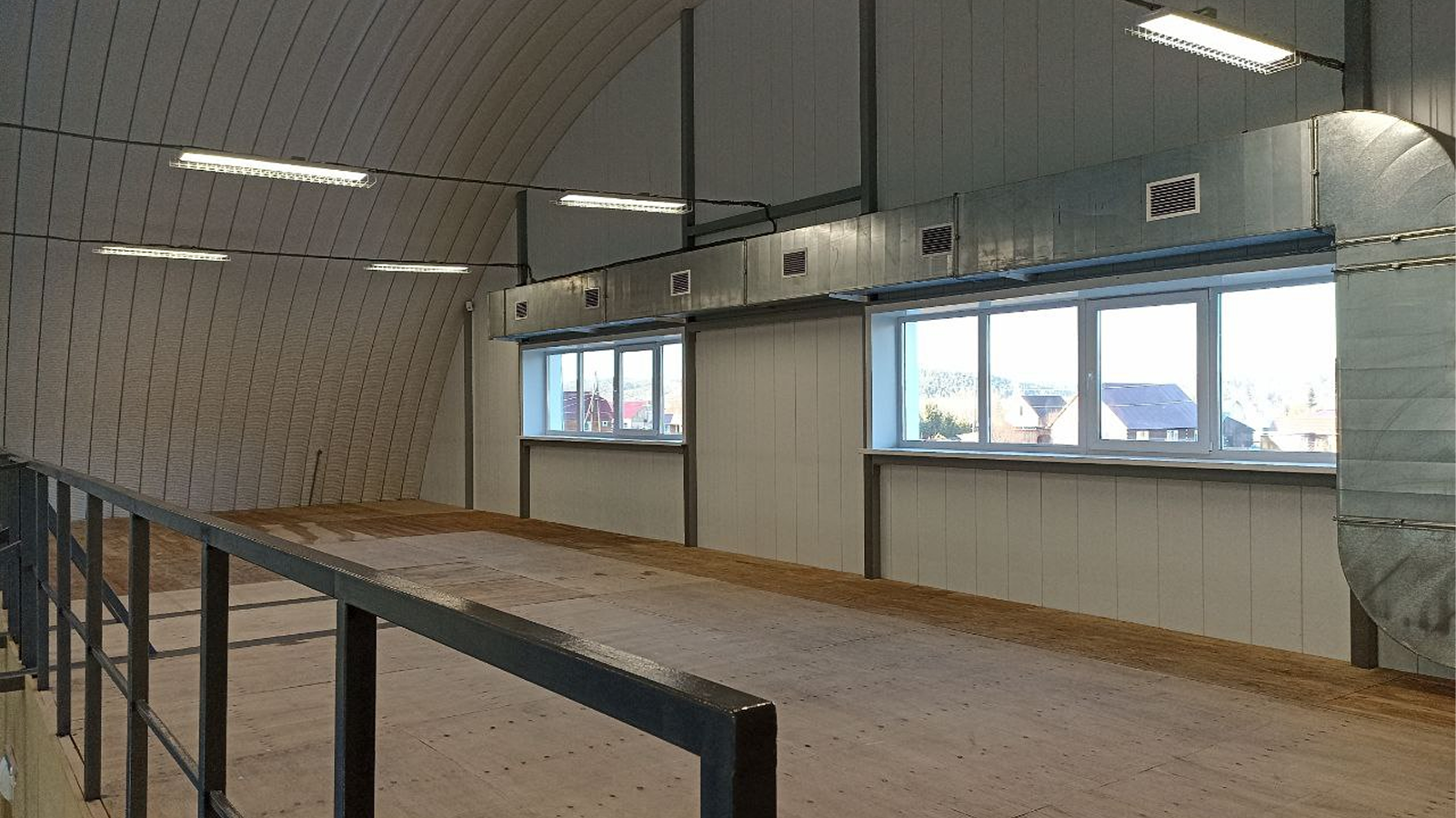

- Помещение вентиляционного оборудования – 16 м2.

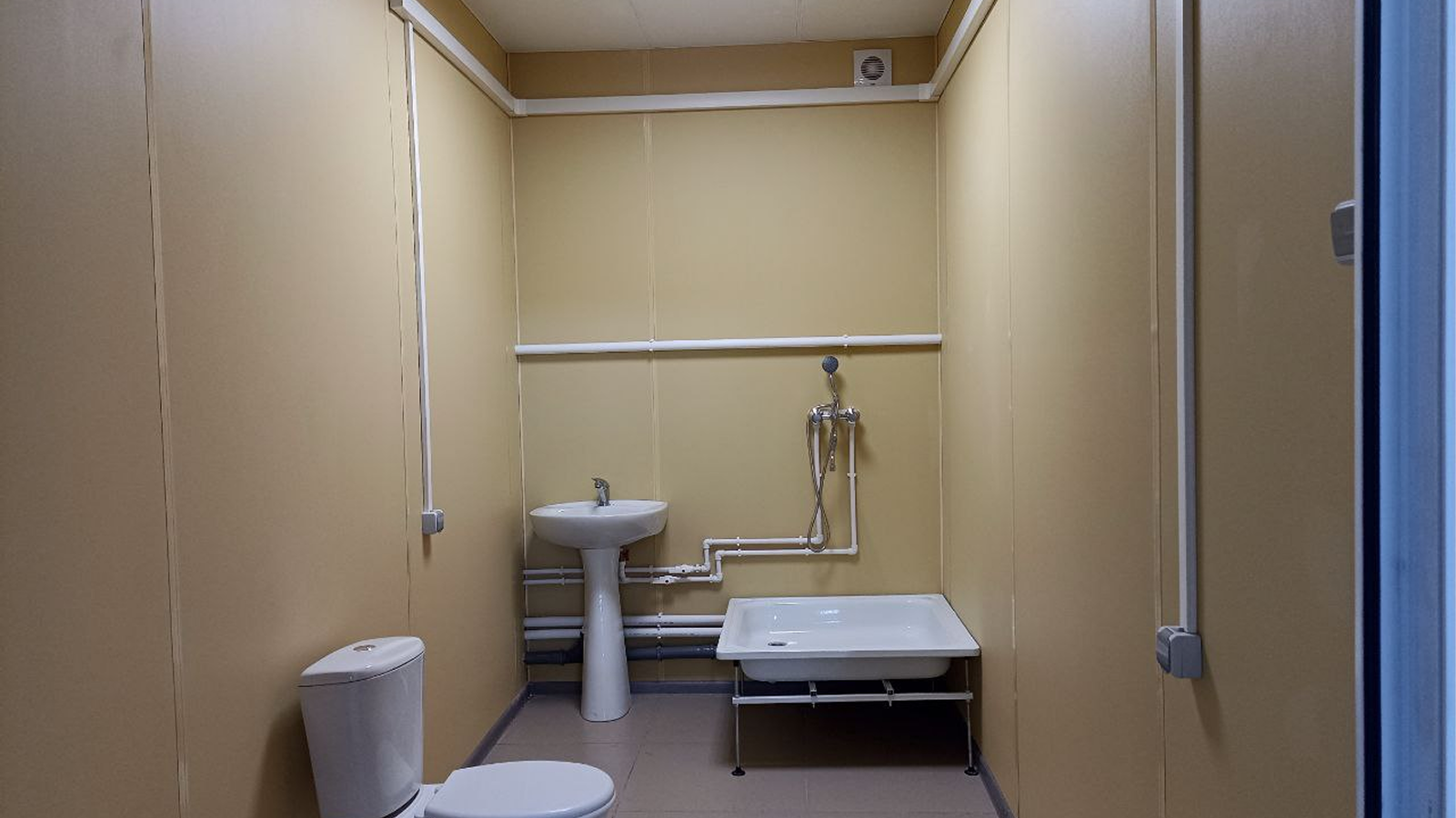

- Раздевальные помещения (раздельные) — 48 м2.

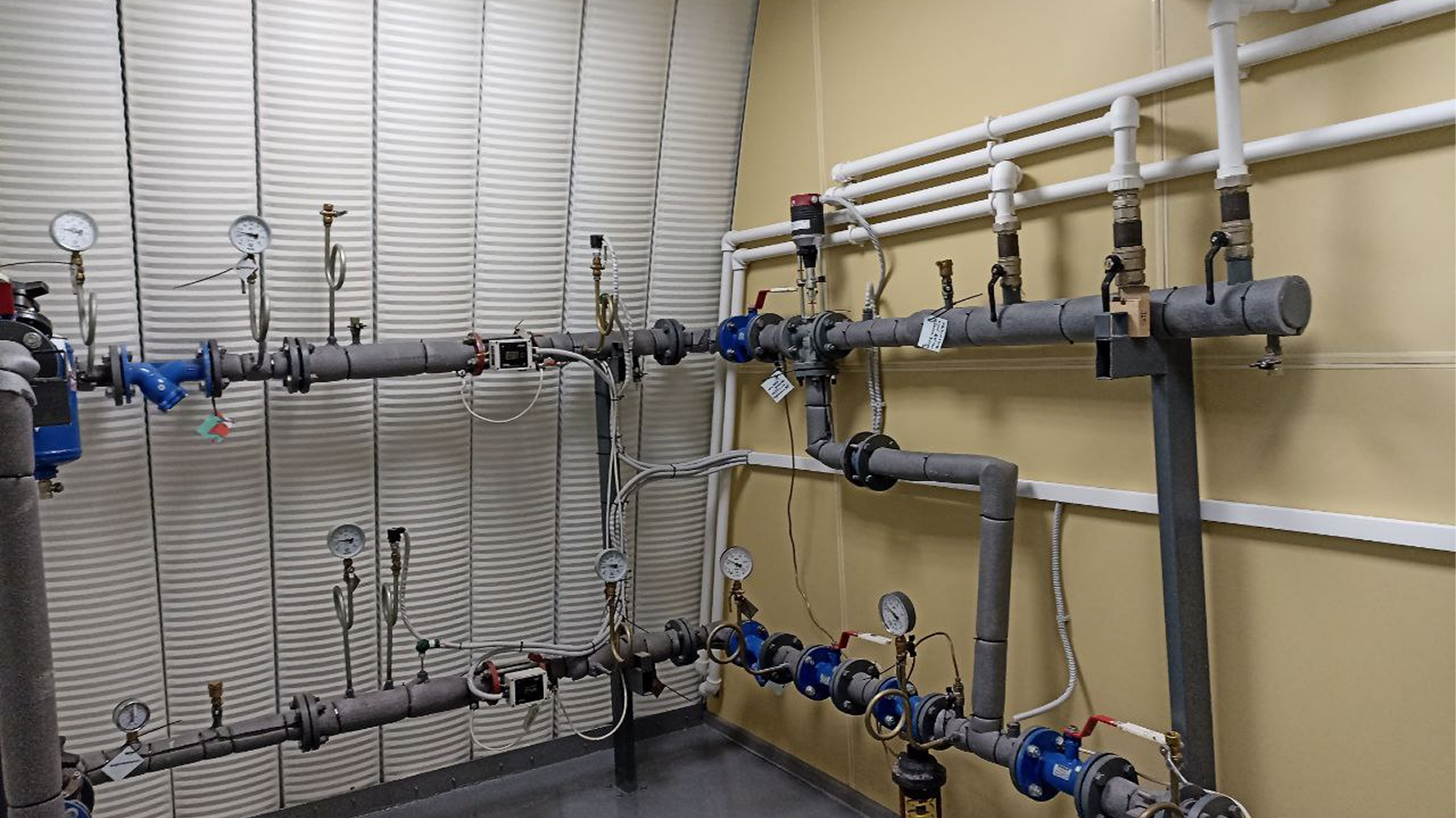

- Тепловой пункт — 10 м2.
Ограждающие конструкции стен из профилей С-образного поперечного сечения по ГОСТ Р 58385-2019, стальных гнутых из холоднокатанного горячеоцинкованного проката согласно ГОСТ 34180-2017, с толщиной основы 0,22 — 2,00 мм и полимерным покрытием, рулонный утеплитель толщиной 220 мм по всей внутренней площади здания, толщина профилей стальных гнутых составляет 1,2 мм, обшивка внутренних поверхностей стен из профилей, стальных гнутых с полимерным покрытием.

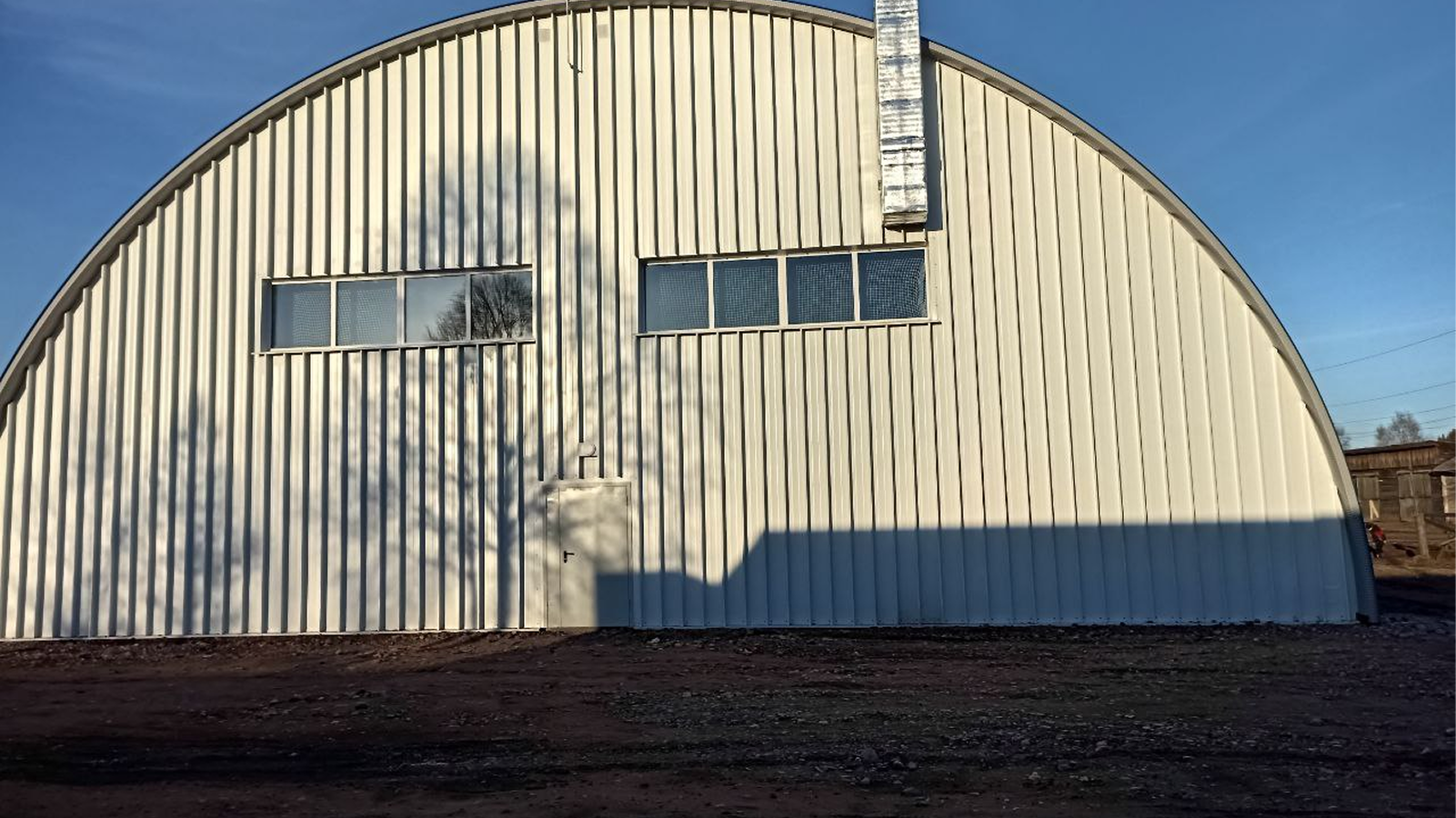

Торцевые стены из профилей, стальных гнутых с полимерным покрытием и утеплителем по всей внутренней площади здания, толщина профилей стальных гнутых составляет 1 мм, рулонный утеплитель толщиной 220 мм по всей внутренней площади здания.
Организовано от водогрейной котельной, расположенной рядом с участком строительства. Строительство надземной тепловой сети (82 м.) и подземной в ж/б лотках (20 м) от здания котельной до здания спортзала (102 м) с двумя тепло камерами.
Суммарное количество секций 480 шт. Изготовлены из алюминиевого сплава. Внутренняя часть секций из стали. С механизмом соединения секций радиаторов между собой для комплектации радиаторов различной длины. Максимальная температура теплоносителя 110 0С. Номинальный тепловой поток 170 Вт. Межосевое расстояние 500 мм. Трубы обвязки PP-R армированные стекловолокном, по ГОСТ 32415-2013 «Трубы напорные из термопластов и соединительные детали к ним для систем водоснабжения и отопления. Общие технические условия», номинальным наружным диаметром 25, номинальной толщиной стенки 2,8 мм.
В спортивном зале присутствует ограждение отопительных радиаторов.
