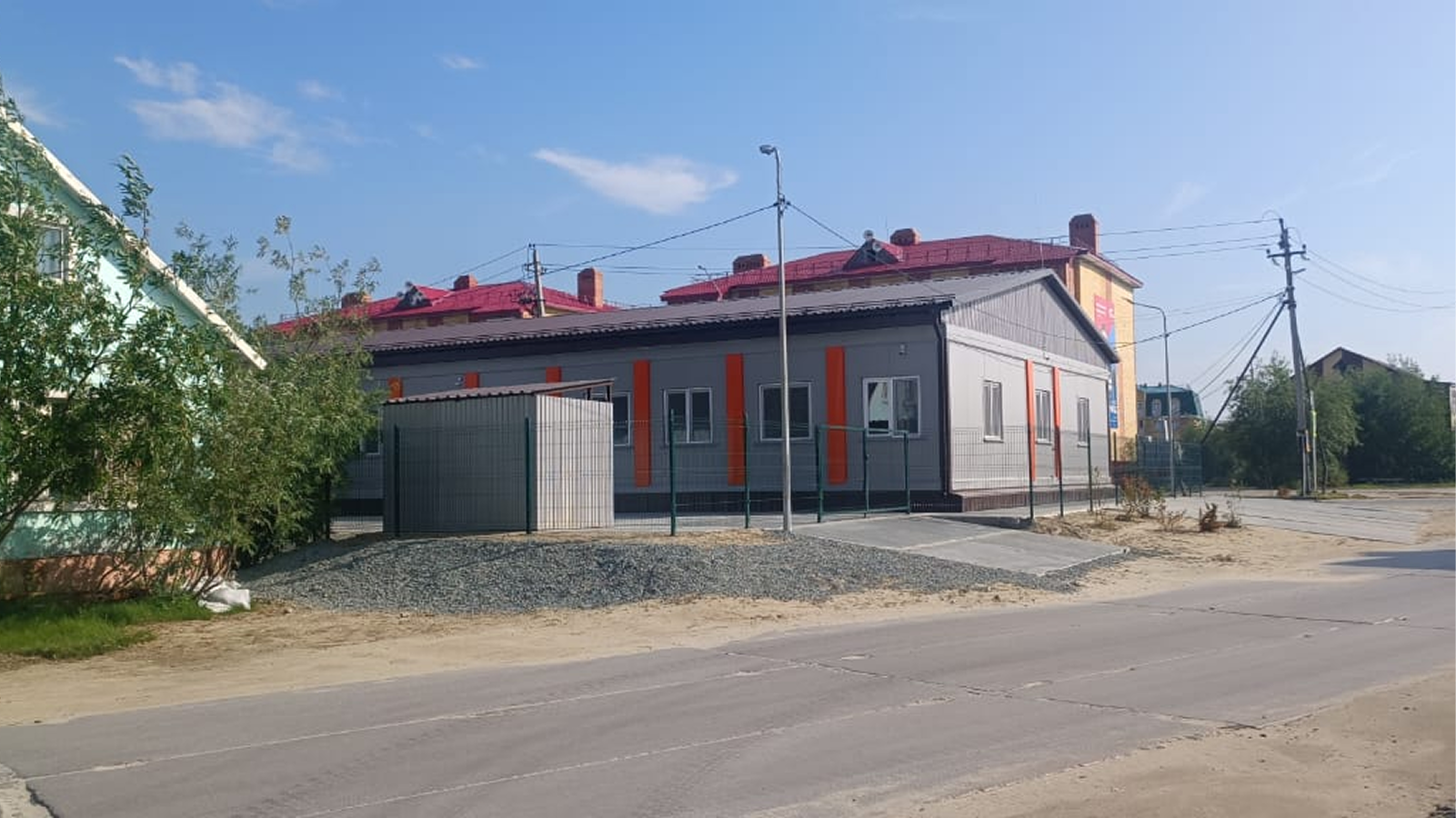

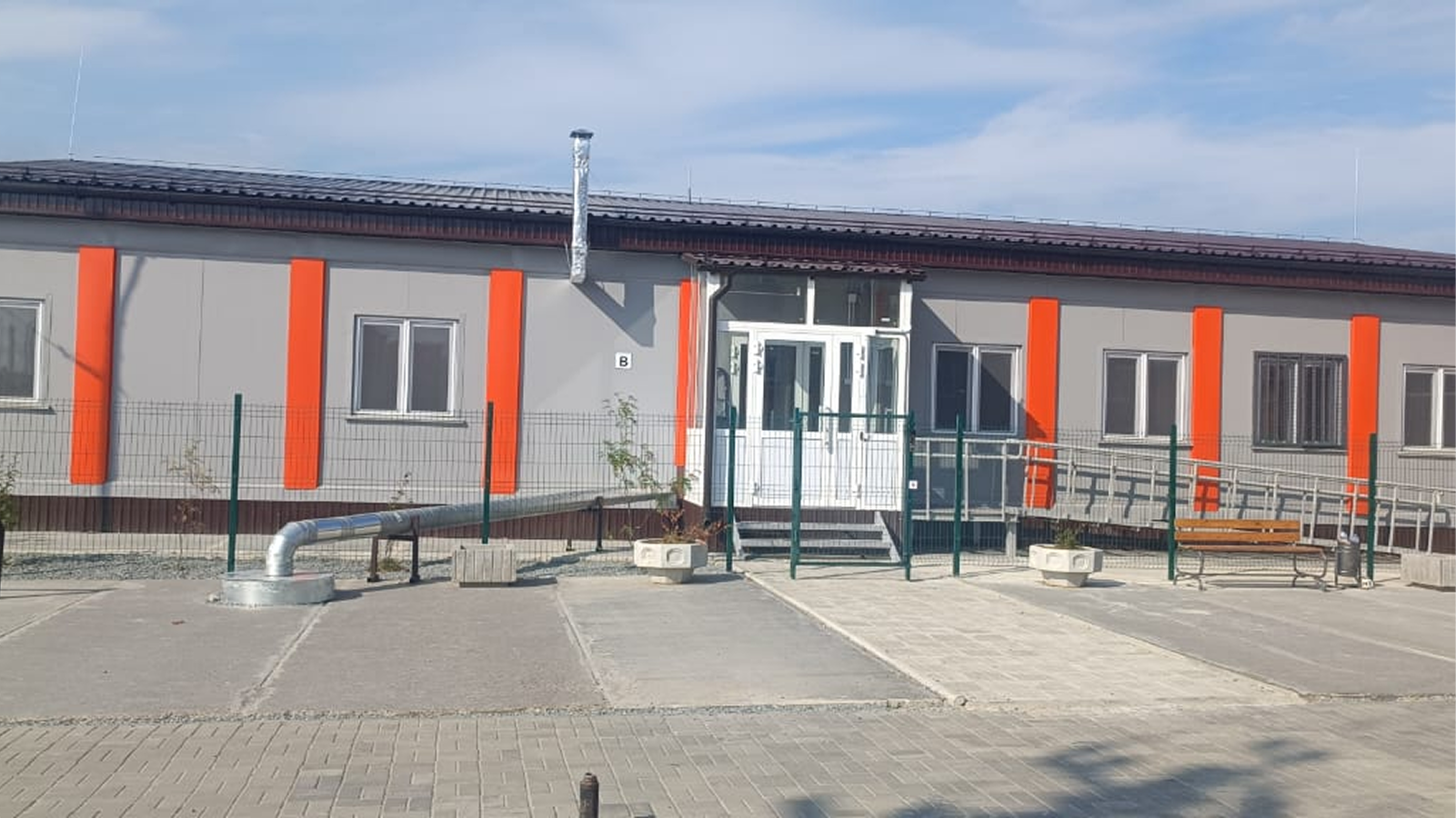

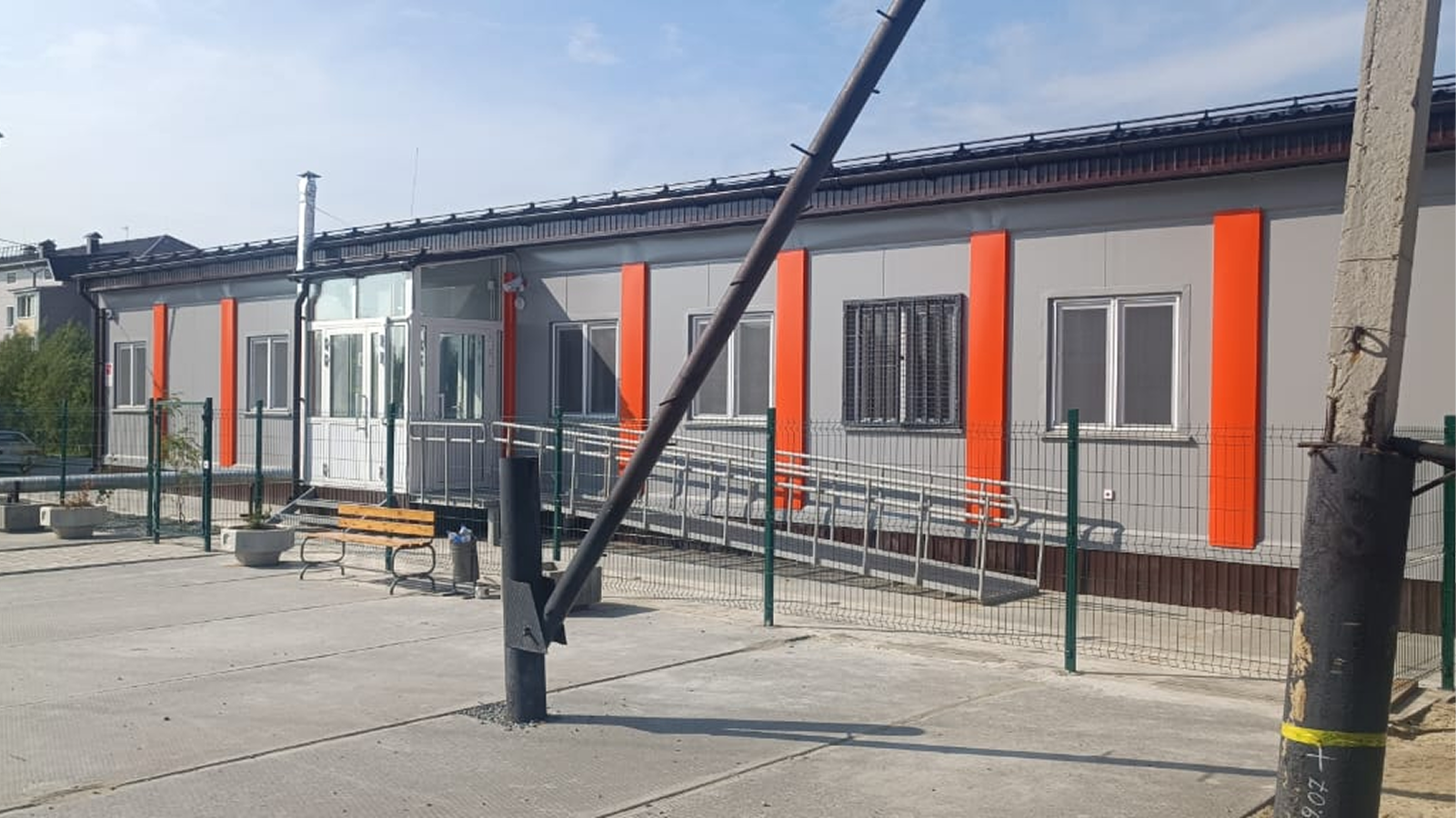

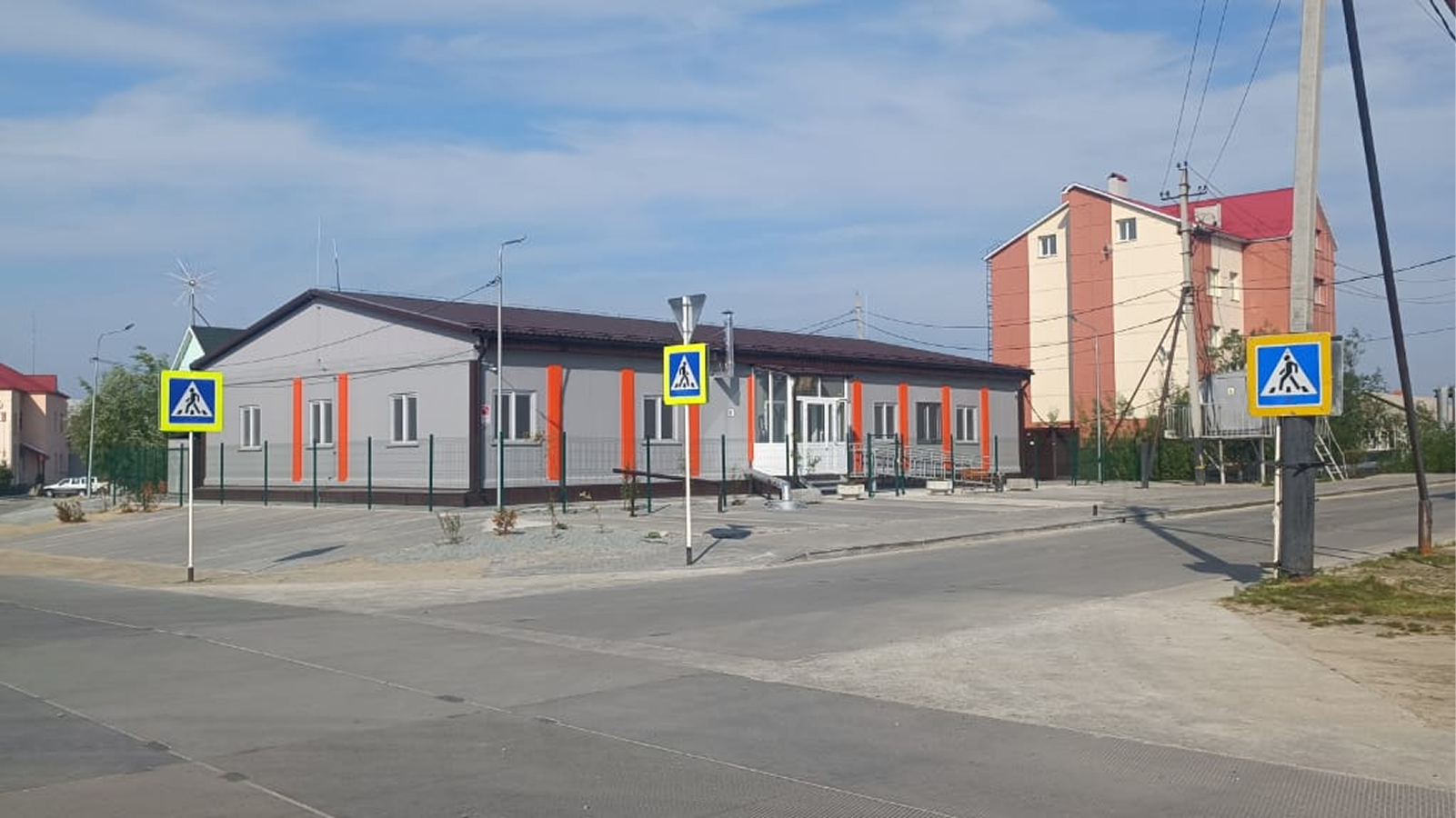

Здание из сэндвич-панелей военного комиссариата

Климатическое воздействие и нагрузки согласно ГОСТ Р 58760-2019. Климатическое исполнение — «С».

Температурный диапазон эксплуатации: минимальная -55○С; максимальная +55 ○С. Расчетная температура внутри помещений: +22 ○С. Нормативные значения равномерно распределенных нагрузок от воздействия людей, мебели и оборудования на полы, кПа (кг/м2): 2,0 (200).

Расчетный срок службы — 20 лет. Сборно-щитовая (модульная) конструкция здания: — обеспечивает необходимую технологичность при изготовлении, транспортировке и эксплуатации; — обеспечивает высокое сопротивление к механическим нагрузкам, жесткость, геометрическую стабильность и оптимальную надежность; — обеспечивает сохранение заданных теплофизических параметров помещений, согласно классу «В», согласно с СП 50.13330.2012 «Тепловая защита зданий»; — обеспечивает норматив энергосбережения здания, согласно с требованиями Федерального закона от 23.11.2009 N 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности, и о внесении изменений в отдельные законодательные акты Российской Федерации».

Конструкция здания устанавливается на опорную металлическую рамную конструкцию, из стали 09Г2С и с классом прочности 345 по ГОСТ 19281-89 «Прокат из стали повышенной прочности». Вся конструкция здания устанавливается на площадку из плит ПДН, входящих в комплект модульной конструкции Здания.

Фасадная сэндвич-панель из металла на подсистеме (RAL — цвет согласно проекту, согласованному с Заказчиком) (3D визуализация объекта для согласования)

Теплоизоляционный слой – минеральной ваты на синтетическом связующем по ГОСТ 9573-2012 теплопроводностью 0,041 Вт/(м х К). Теплоизоляционный слой закрепляется на несущие конструкции. Толщину панелей определим по теплотехническому расчету. • Стальной каркас, защищенный от коррозии состоящий из прямоугольных профилей размерами: Длина 200 мм; Ширина 100 мм; Толщина стенки 4 мм.

Напольное покрытие гетерогенный линолеум толщиной 5 мм из материалов групп горючести Г1, нескользкое, водонепроницаемое, легко очищаемое, допускающим частое мытье дезинфицирующим раствором, с отсутствием реакции на ультрафиолетовое обеззараживание, без потери потребительских свойств.

Гипсоволокнистая плита. Толщина 12 мм в несколько слоев. Пароизоляционная пленка.

Теплоизоляционный слой – минеральной ваты на синтетическом связующем по ГОСТ 9573-2012 теплопроводностью 0,041 Вт/(м х К). Толщина слоя 50 мм.

Ориентированно-стружечная плита толщиной 22 мм.

Стальной каркас, защищенный от коррозии состоящий из прямоугольных профилей размерами: Длина 140 мм; Ширина 60 мм; Толщина стенки 4 мм.
