Комплекс из 4 модульных корпусов для детского лагеря

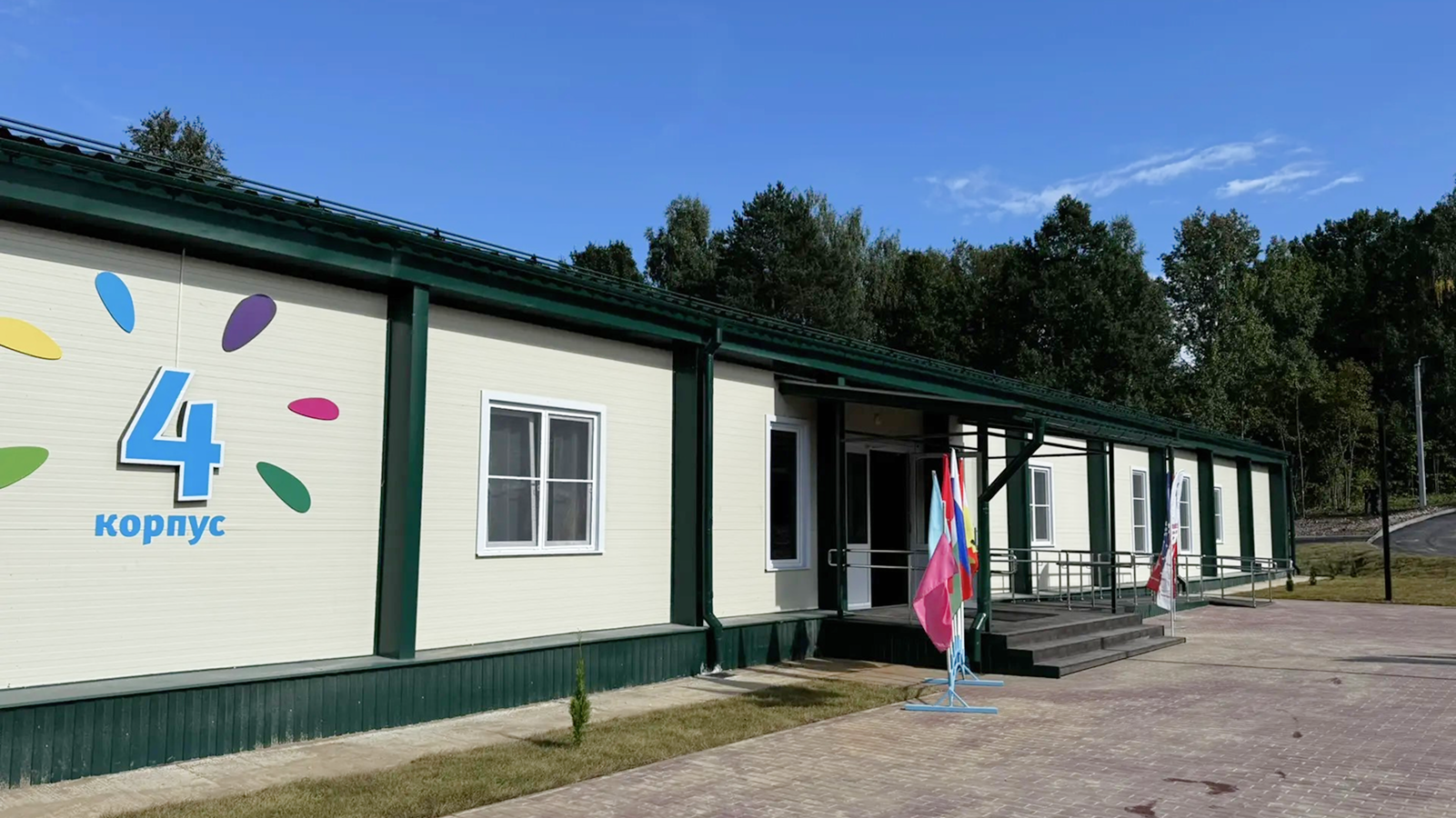

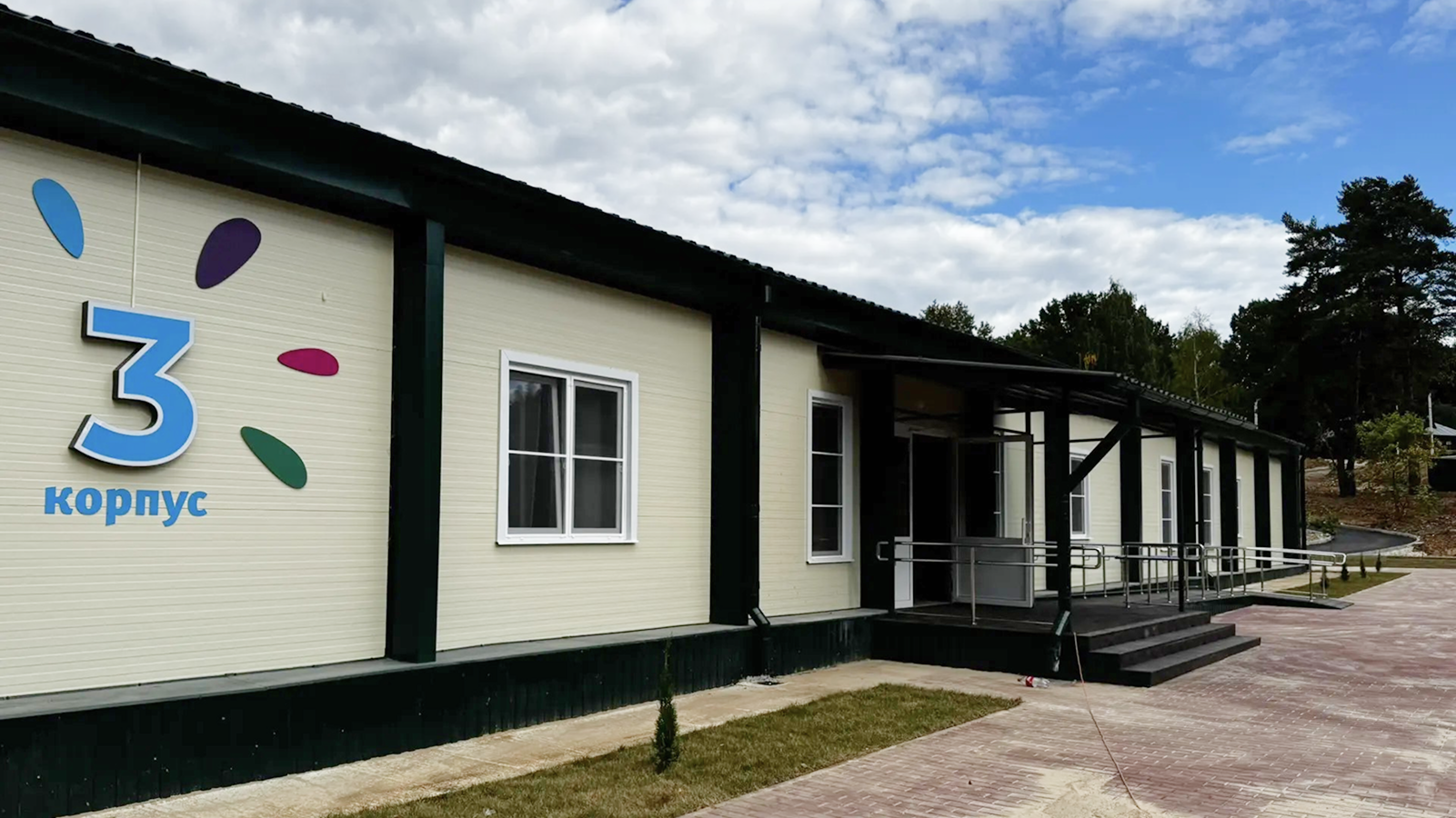

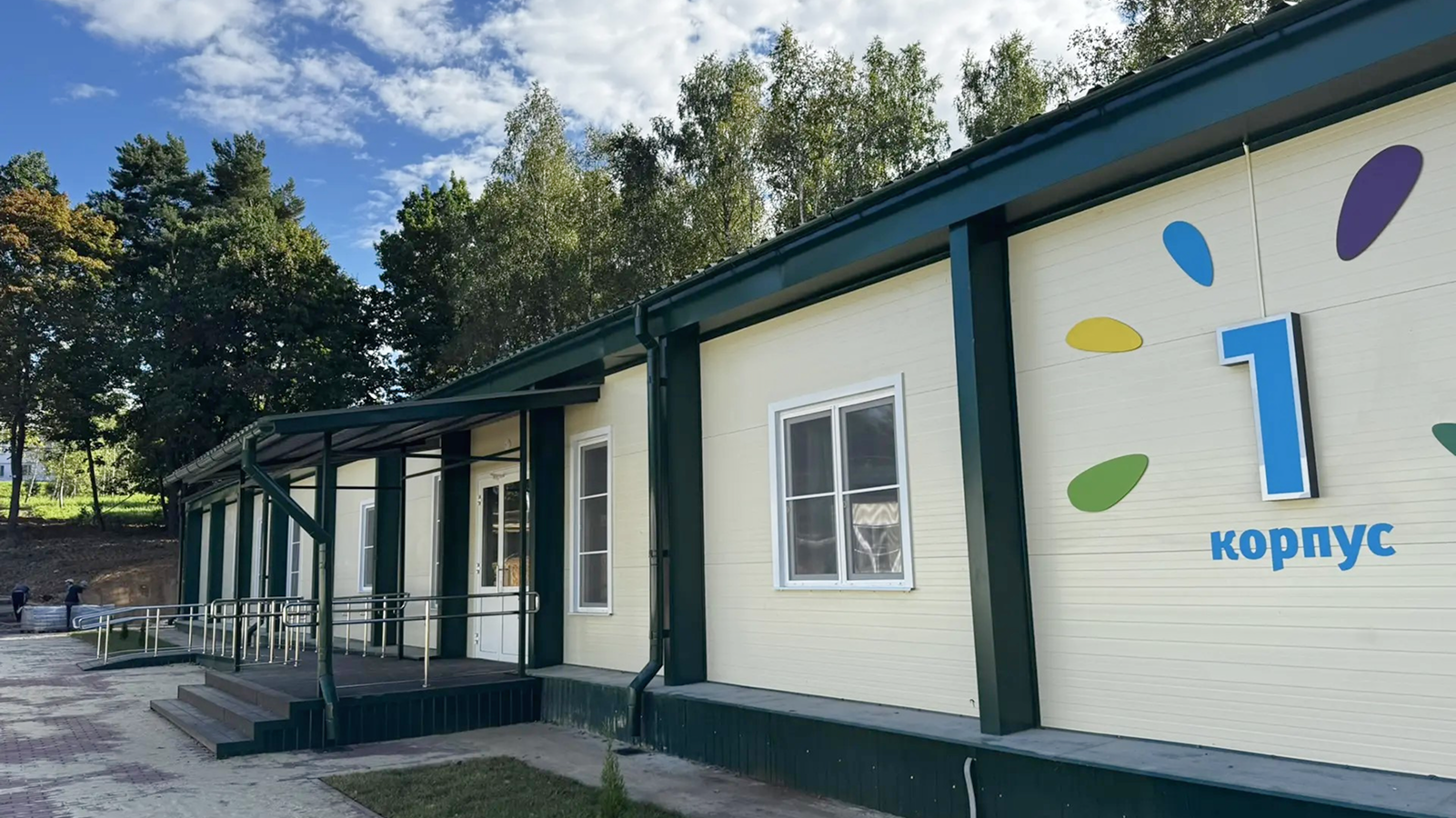

В рамках проекта для загородного оздоровительного лагеря «Дружба» построены четыре одинаковых типовых модульных корпуса, предназначенных для круглогодичного проживания детей и подростков в возрасте от 7 до 17 лет. Каждый корпус представляет собой одноэтажное сборно-разборное быстровозводимое здание размером 45,76 × 13,20 м.
Общая площадь одного корпуса составляет 637,6 м².
Площадь основных помещений — 549 м².

Несущий каркас корпусов выполнен из холоднокатаного оцинкованного стального профиля шириной 300 мм с классом прочности стали С350. Наружные стены выполнены из сэндвич-панелей с минераловатным утеплителем толщиной 150 мм. Двускатная утепленная кровля смонтирована по металлической ферменной и стропильной системе, покрытие выполнено из профлиста НС35. Кровля оснащена водосточной системой, снегозадержателями и системой вентиляции межчердачного пространства. По периметру каждого здания устроена армированная бетонная отмостка шириной 1 м.

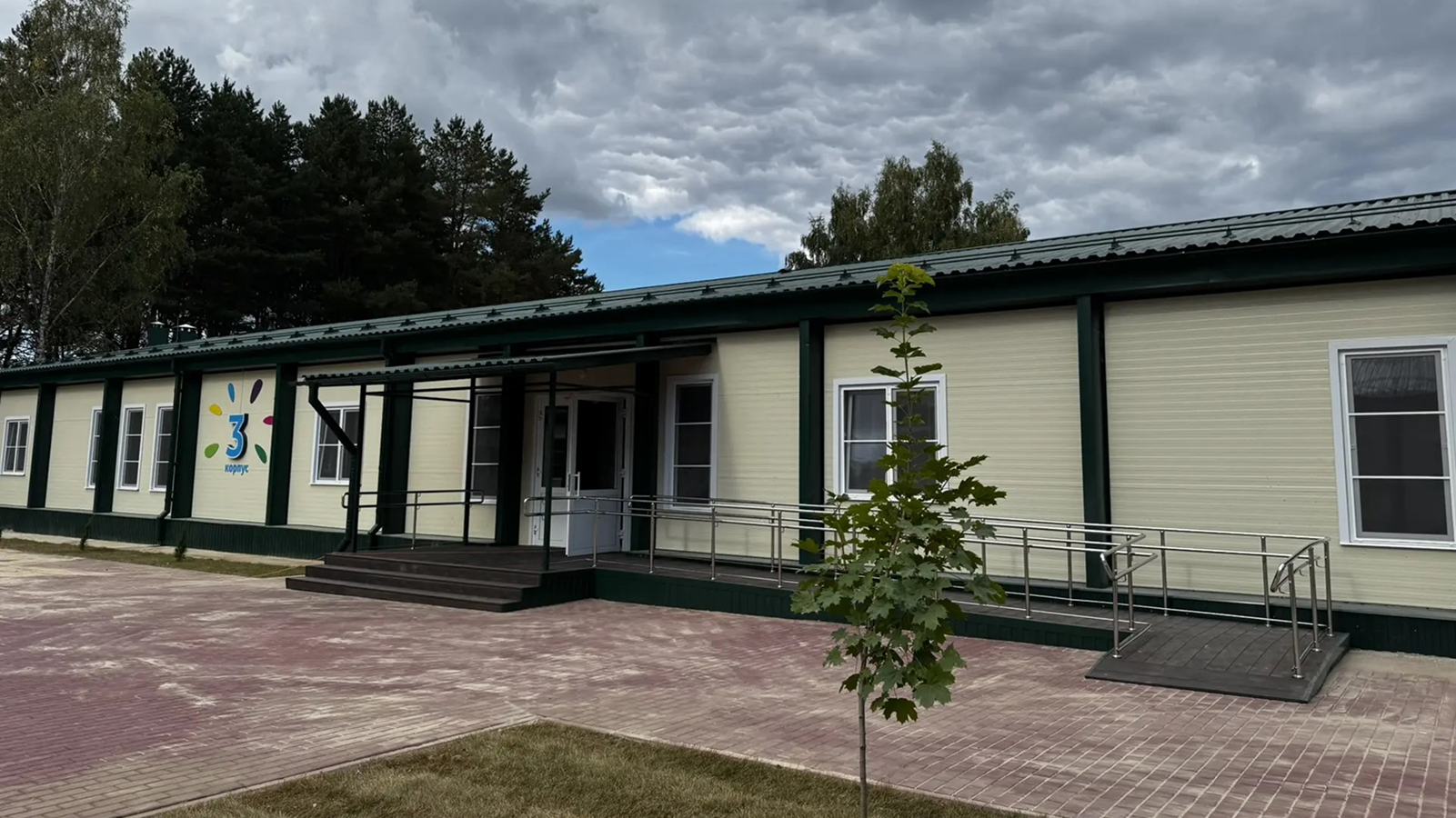

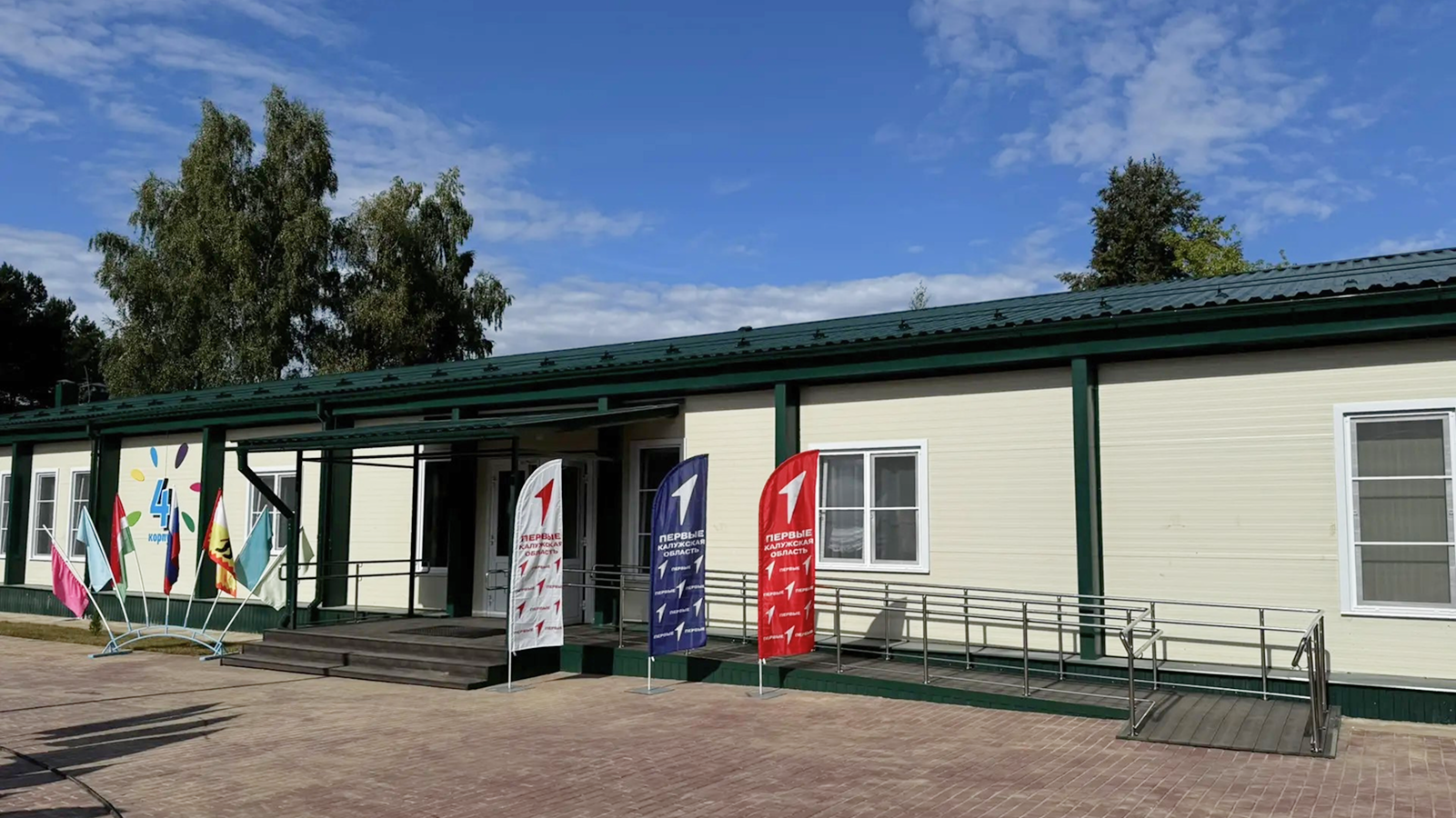

Для маломобильных групп населения оборудованы отдельная спальная комната и санузел. Главный вход выполнен с пандусом, навесом и ограждением из нержавеющей стали; дополнительный наружный выход из комнаты для детей с ограниченной мобильностью также оборудован отдельным пандусом.

Планировка каждого корпуса организована с учетом круглогодичного проживания детей, работы вожатых, отдыха, бытового обслуживания и требований доступности.

В состав одного корпуса входят:

• 10 спальных комнат для детей площадью по 16,4 м²;
• 10 прихожих площадью по 6,2 м²;
• 10 ванных комнат площадью по 3,6 м²;
• общеотрядное пространство — 54,8 м²;
• две малые игровые зоны — 21,65 и 21,3 м²;
• коридор — 73,3 м²;
• холл — 25 м²;
• помещение для стирки, сушки, глажения и чистки одежды — 14,2 м²;
• индивидуальный тепловой пункт — 10,35 м²;
• помещение уборочного инвентаря — 4 м²;
• спальная комната для вожатых — 12,6 м²;
• дополнительное спальное место для вожатых — 15,3 м²;
• два санузла для вожатых — 3,4 и 3,7 м²;
• техническое помещение — 4,3 м²;
• спальная комната для МГН — 12,6 м²;
• санузел для МГН — 7,45 м²;
• электрощитовая — 3,05 м².

Каждый корпус оснащен системами отопления, вентиляции, холодного и горячего водоснабжения, канализации, электроснабжения, рабочего и аварийного освещения, автоматической пожарной сигнализации и системой оповещения и управления эвакуацией.

Отопление выполнено по двухтрубной схеме с биметаллическими радиаторами. Источниками тепла служат два электрических котла — основной и резервный; система также оборудована основным и резервным циркуляционными насосами. Температура в спальных помещениях и холле поддерживается в диапазоне +20…+24 °С.

Для горячего водоснабжения в каждом корпусе установлены четыре электрических бойлера объемом 200 л каждый с системой циркуляции горячей воды. Санитарные помещения оборудованы душевыми кабинами, умывальниками, унитазами и электрическими полотенцесушителями.

В санузлах и технических помещениях смонтирована принудительная вытяжная вентиляция. Межчердачное пространство имеет собственную приточно-вытяжную систему, а в жилых и общественных помещениях организована естественная вентиляция через оконные клапаны и диффузоры.

Для обеспечения пожарной безопасности установлена адресная автоматическая пожарная сигнализация с резервными источниками питания и автоматической передачей сигнала в пожарную охрану. Корпуса оборудованы СОУЭ 2-го типа, световыми указателями «Выход», звуковыми оповещателями и аварийным освещением с автономной работой до трех часов.
