Комплекс из 6 модульных врачебных амбулаторий

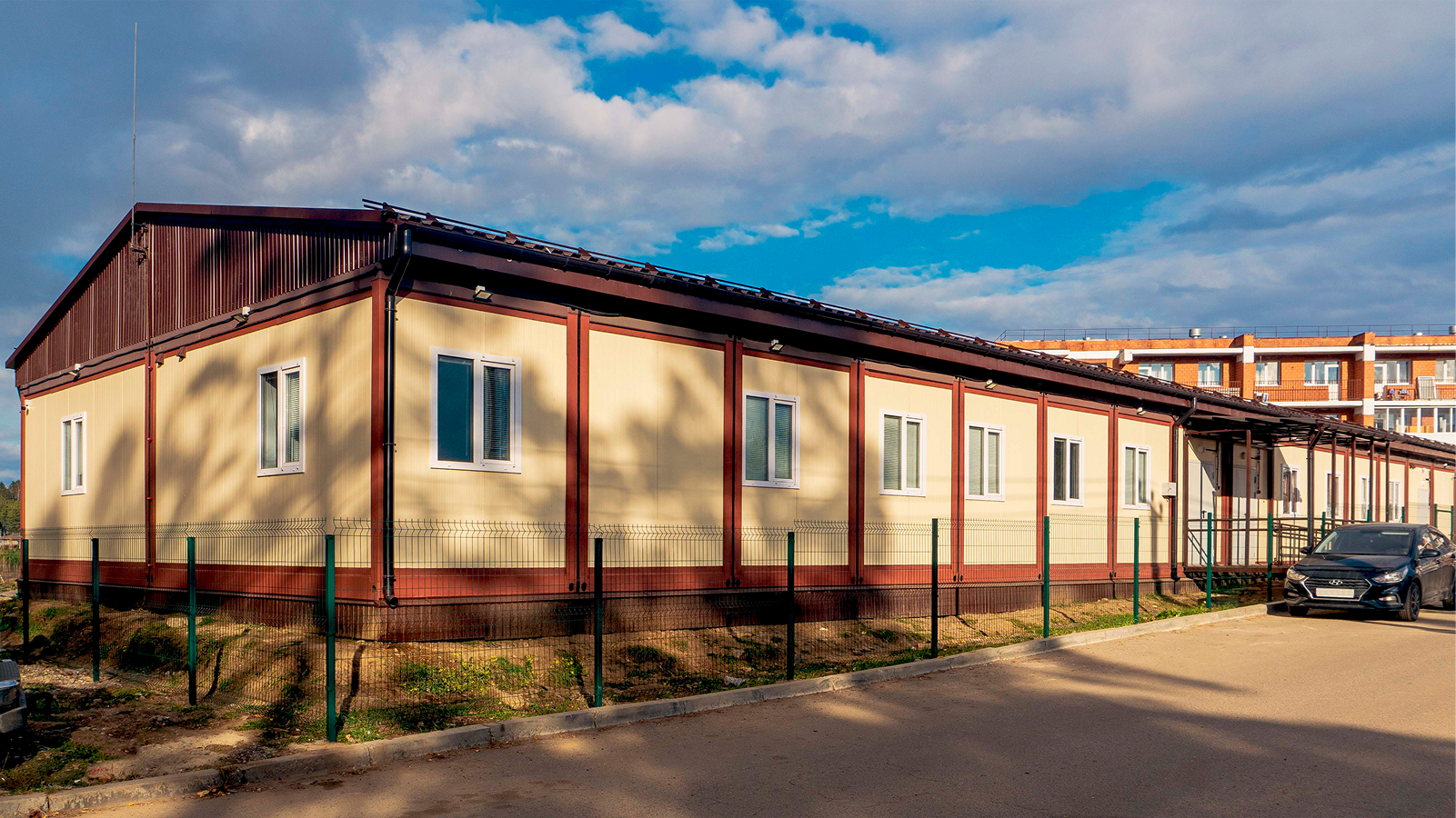

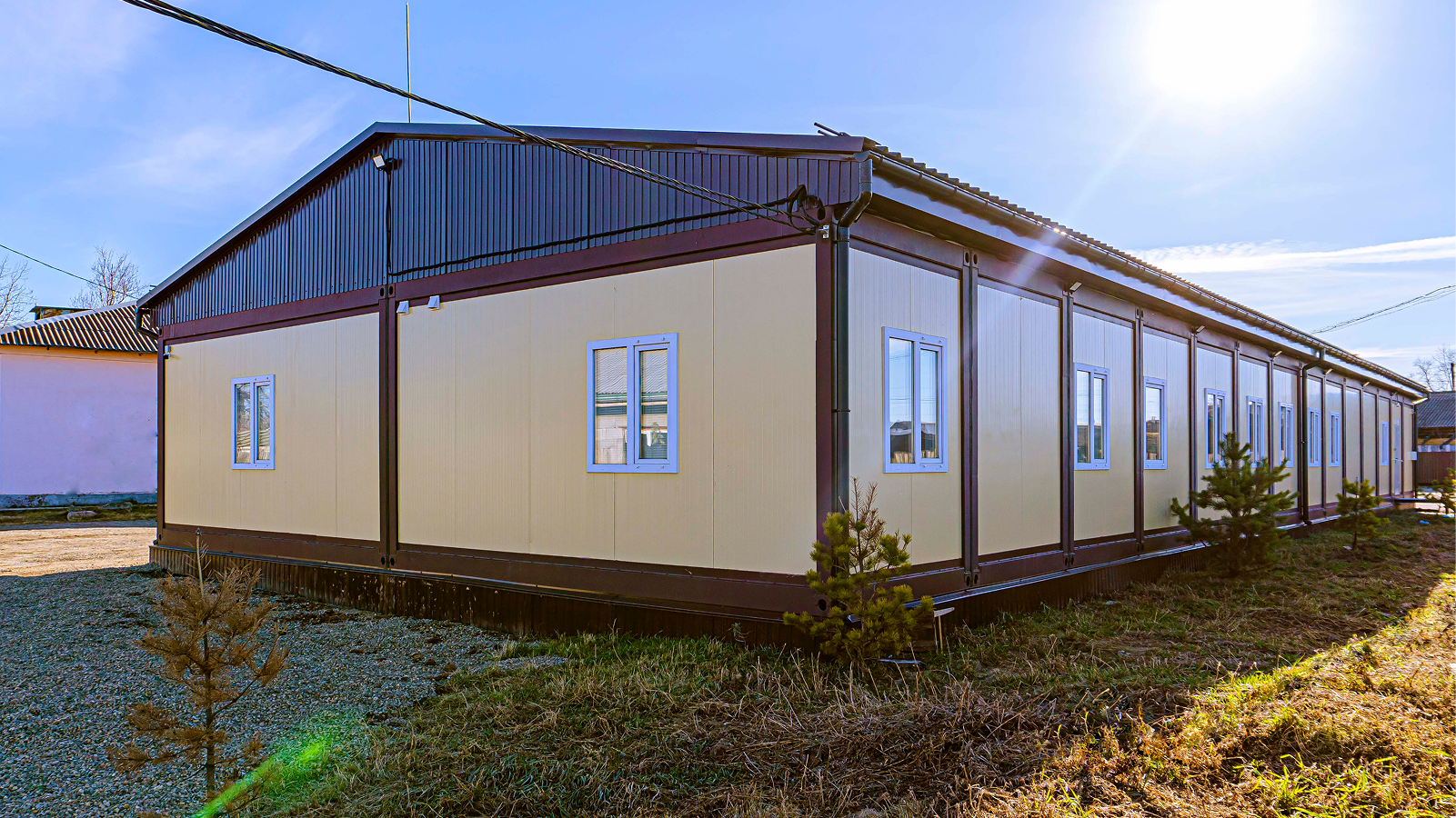

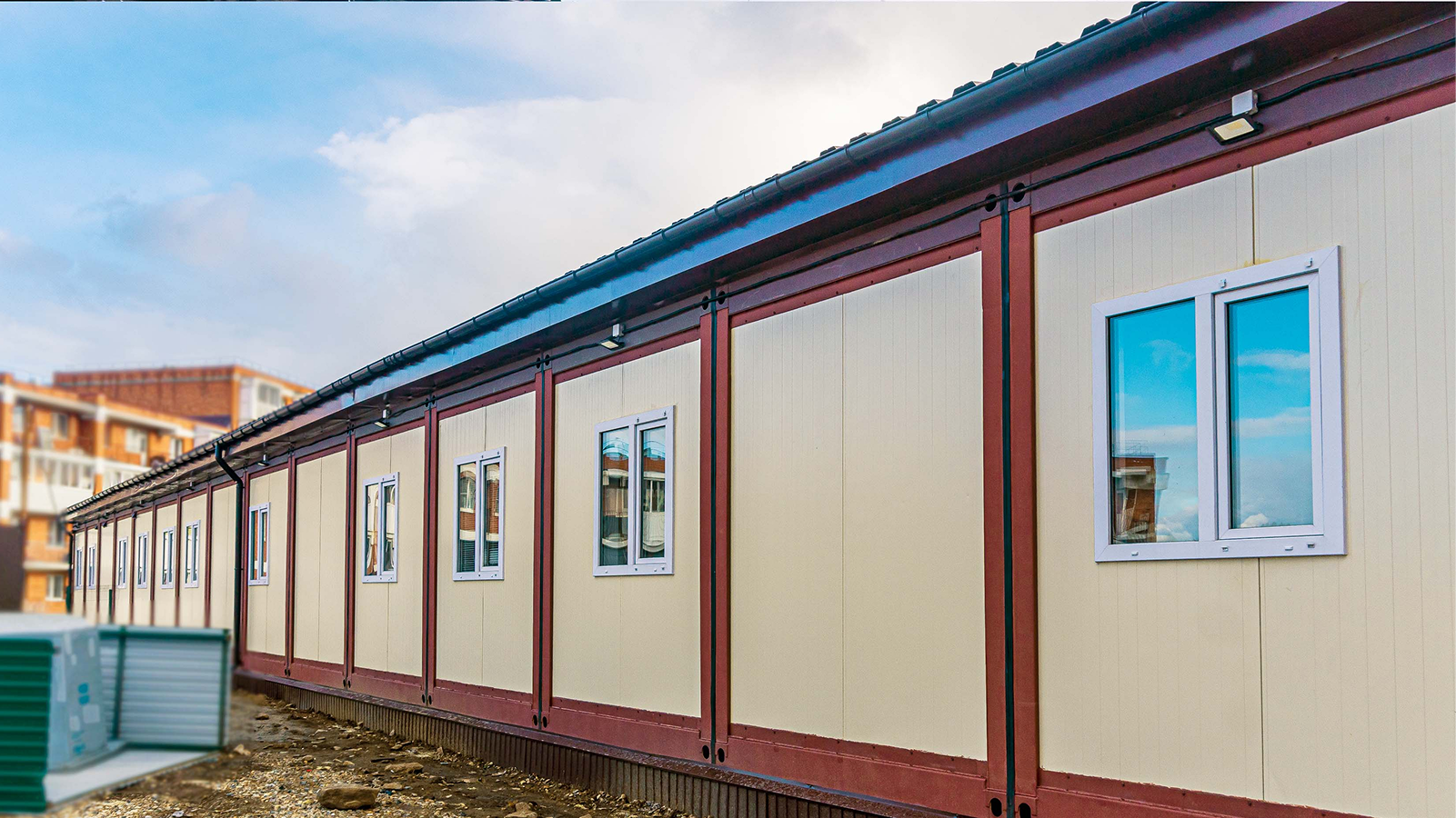

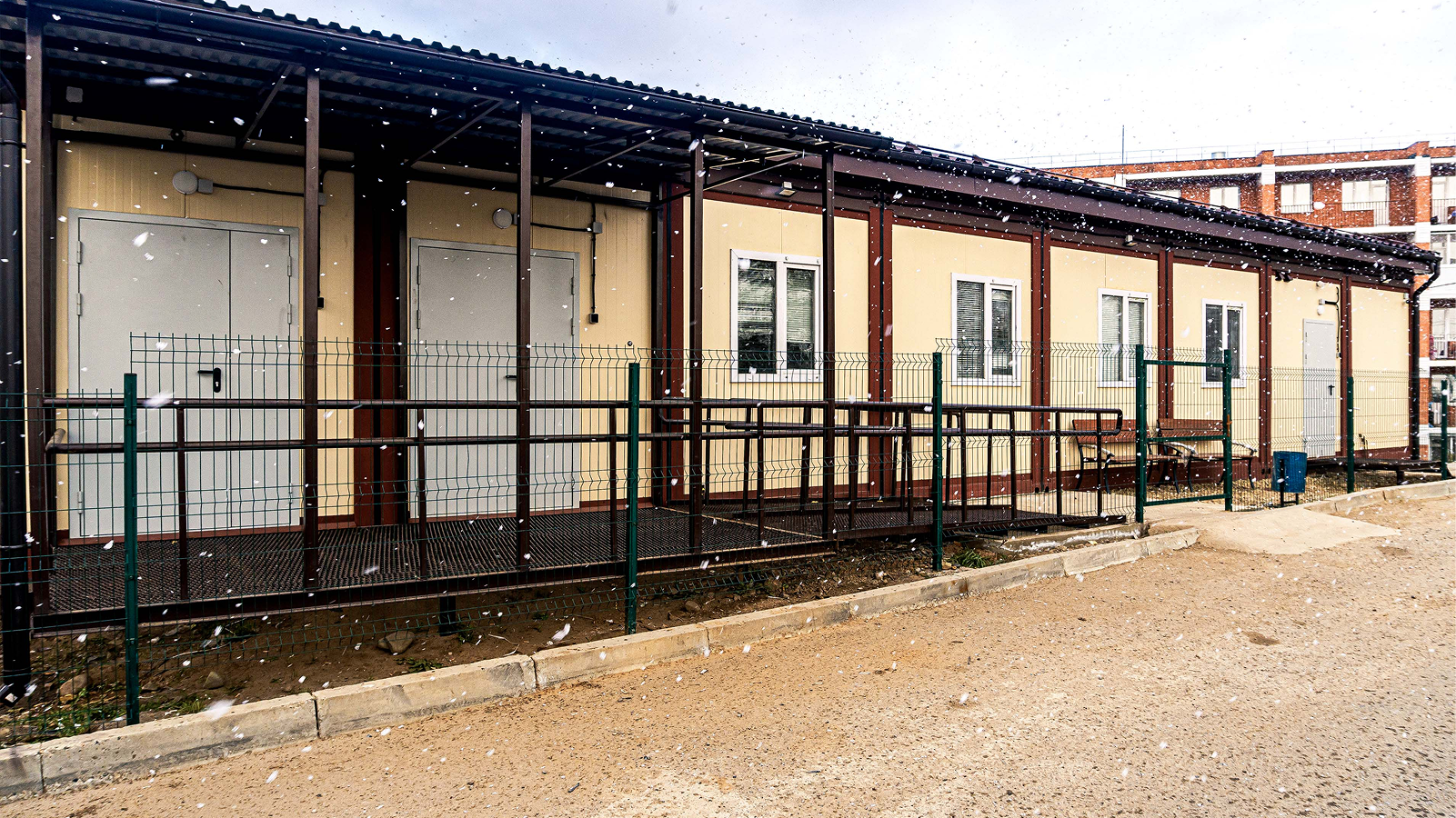

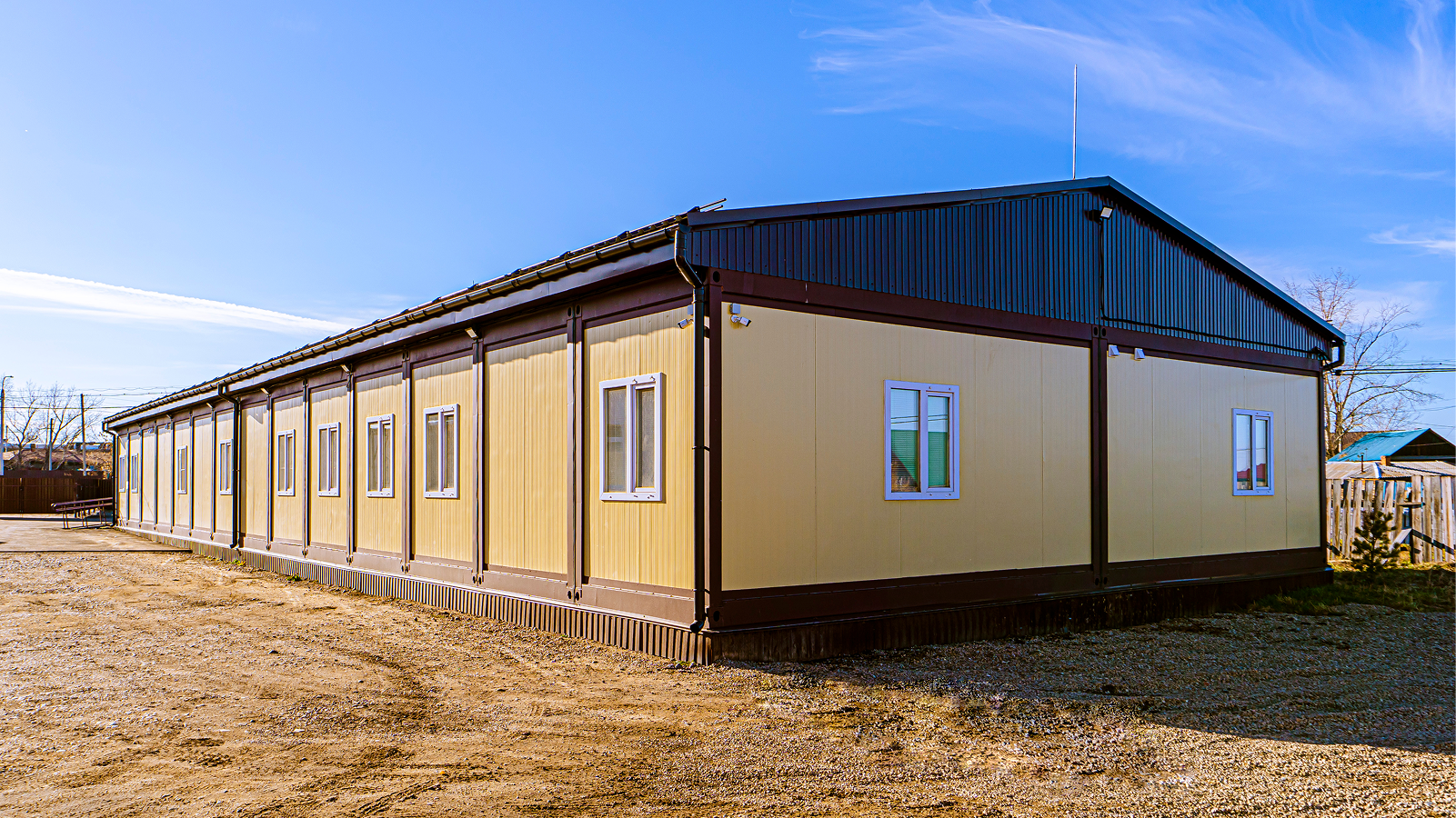

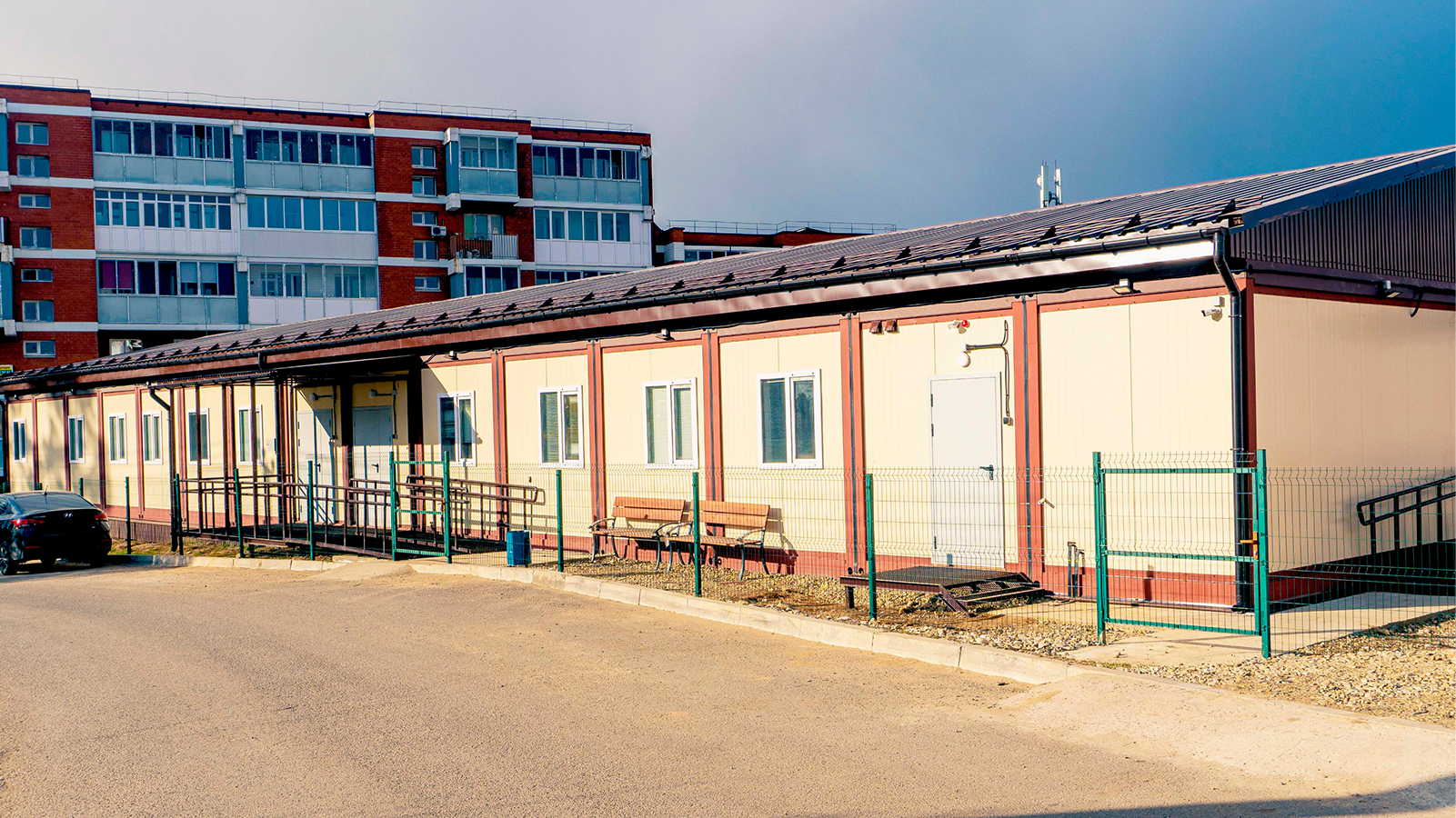

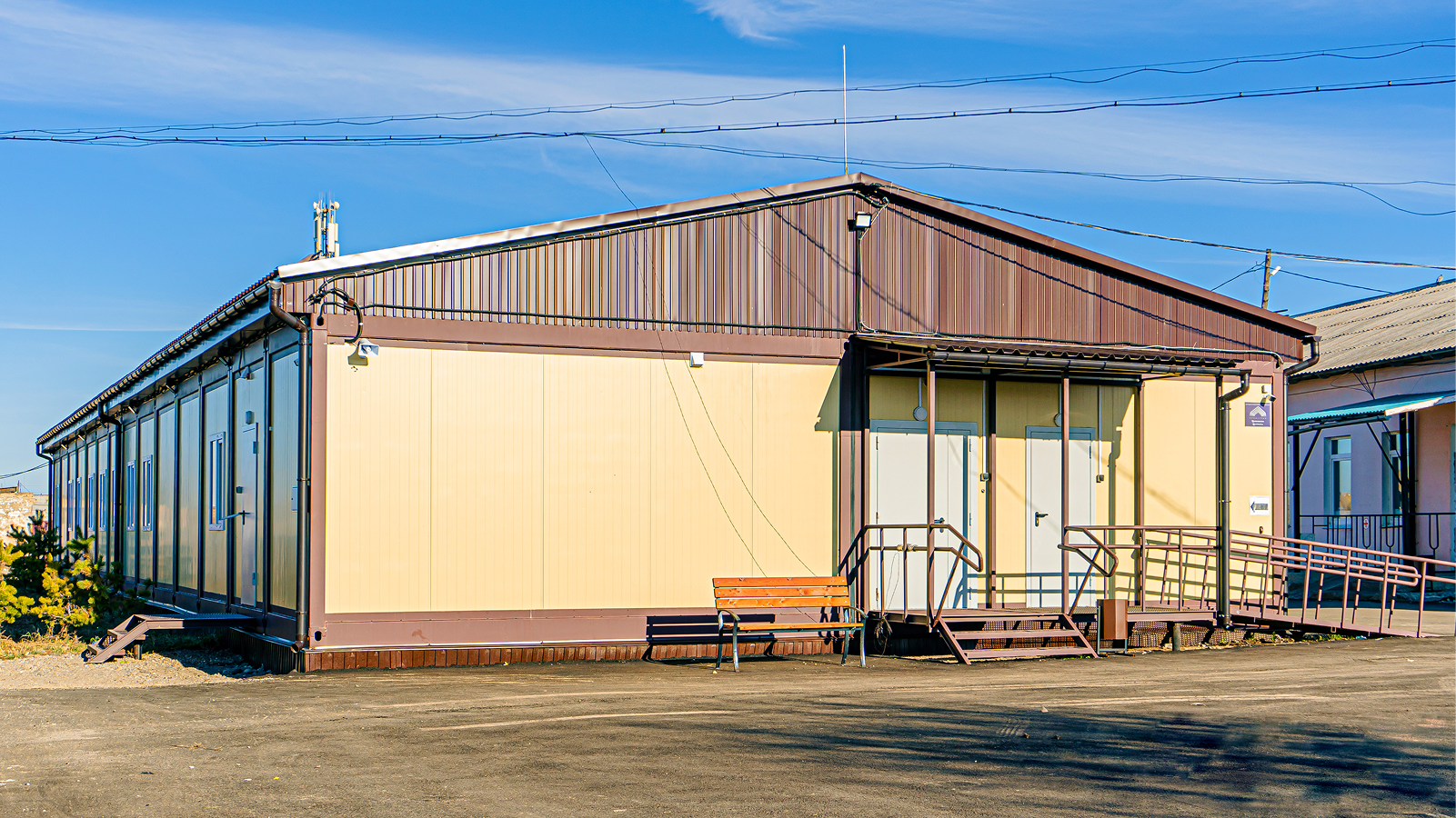

Одноэтажные модульные здания врачебных амбулаторий каждое площадью 300 м2 и более. Конструкция каждого сооружения сборно-разборная из неразборных (разборных) блок модулей с надстроенной крышей. Блок-модули соединяются между собой с помощью болтовых соединений и сварки. Основной каркас выполнен из металлоконструкций.

Состав конструкции:

— стеновая сэндвич- панель толщиной не менее 200 мм, оцинкованный стальной лист 0,7/0,7 мм.

— кровельная сэндвич-панель толщиной не менее 250 мм, оцинкованный стальной лист 0,7/0,7 мм.

(Группа горючести Г1, группа воспламеняемости В1, группа распространения пламени РП-1, группа дымообразованияД1)

 — полы многослойные, из наборной сэндвич-панели толщиной не менее 250 мм.

 Кровля врачебной амбулатории — металлическая с разуклонкой, двухскатная:

— профлист оцинкованный и окрашенный С-44-0,7 мм (с указанием цвета).

— металлический каркас кровли из труб стальных профилированных, сталь марки С245 ГОСТ 27772-88.

— фронтон, карниз обшит из профилированного листа С-10-0,5 мм.

Все детали обработаны эпоксидной грунт-эмалью в 2 слоя.

Климатический подрайон строительства – I (по СП 131.13330.2018 «Строительная климатология»).

Снеговой район – II (по СП 20.13330.2016 «Нагрузки и воздействия»)

Ветровой район –III (по СП 20.13330.2016 «Нагрузки и воздействия»)

Северное «С», по ГОСТ Р 58760-2019 «Здания мобильные (инвентарные)».

Вентиляция:

Системы отопления и вентиляции обеспечивают оптимальные условия микроклимата и воздушной среды помещений врачебной амбулатории в соответствии с нормативными требованиями. Вентиляция помещений естественная и механическая. Приток через открывающиеся окна и двери. Из помещений санузлов и душевых вытяжная система с механическим побуждением канальными вентиляторами с перекрывающими клапанами. Фундамент — винтовые  сваи.

Расход воздуха (производительность)- 200м3/час.

Номинальное напряжение 220В.

Двигатель на шарикоподшипниках.

Вентилятор соответствует ГОСТ 7402-84.

Электровентиляторы бытовые. Общие технические условия.

Отопление:

Электрический котёл со ступенчатым регулированием, заводского изготовления мощностью не менее 37 кВт с установкой отопительных приборов и подводкой всех коммуникационных систем. Выполнить проект устройства системы отопления.

Выполнено ТУ по подключению здания к централизованной системе отопления.

Установлен тепловой завес над входными дверями, мощностью 3кВт
