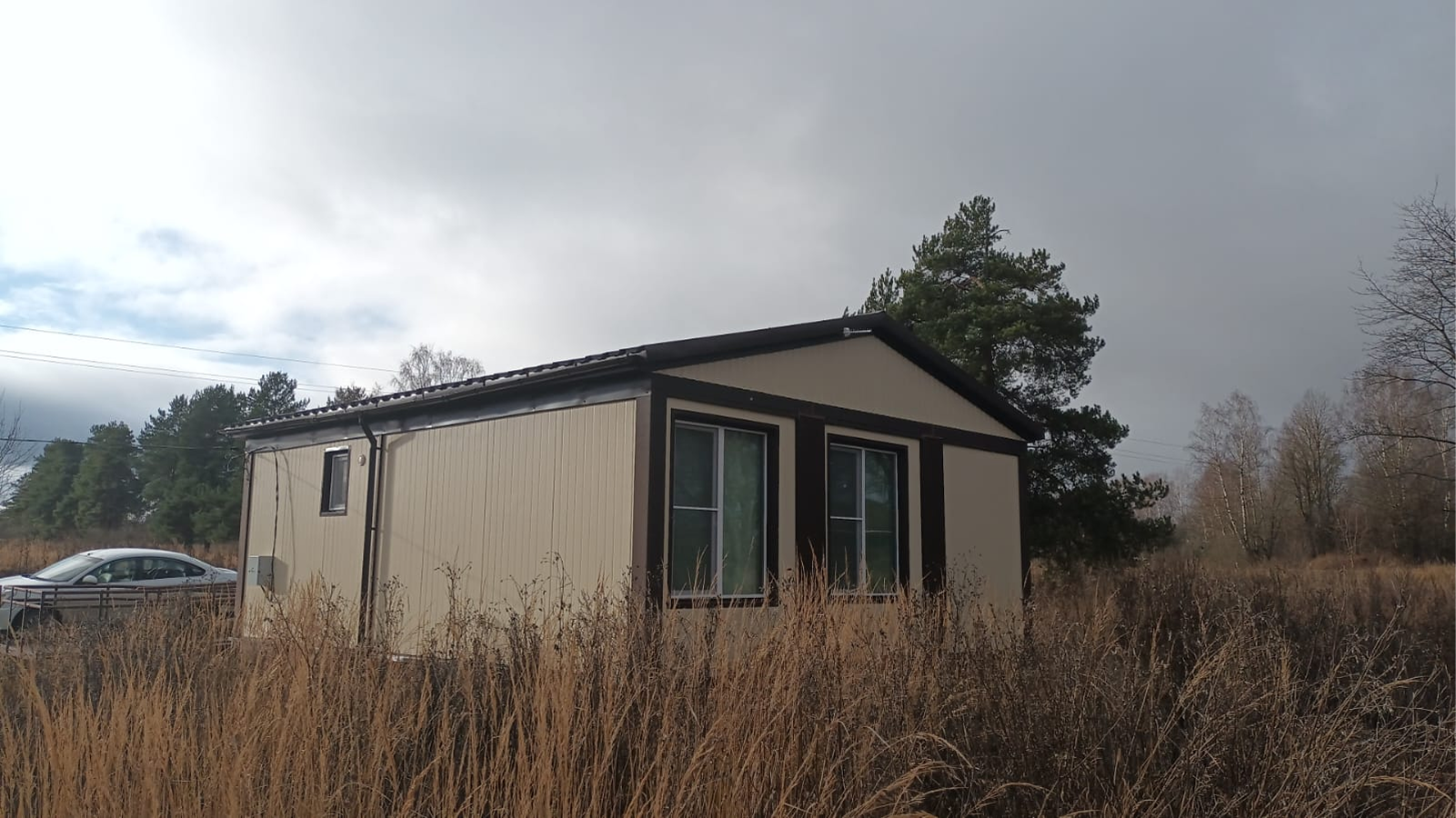

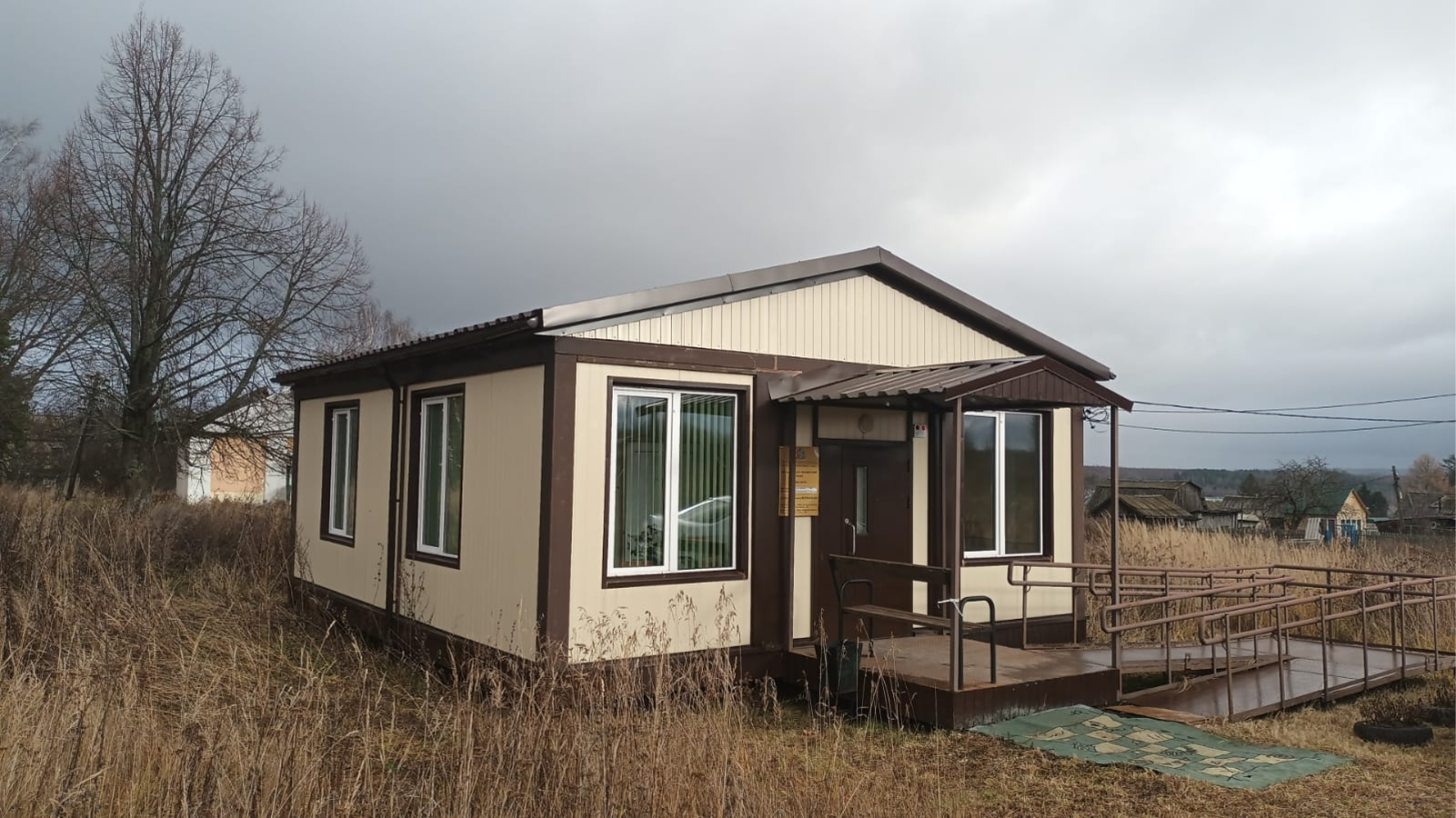

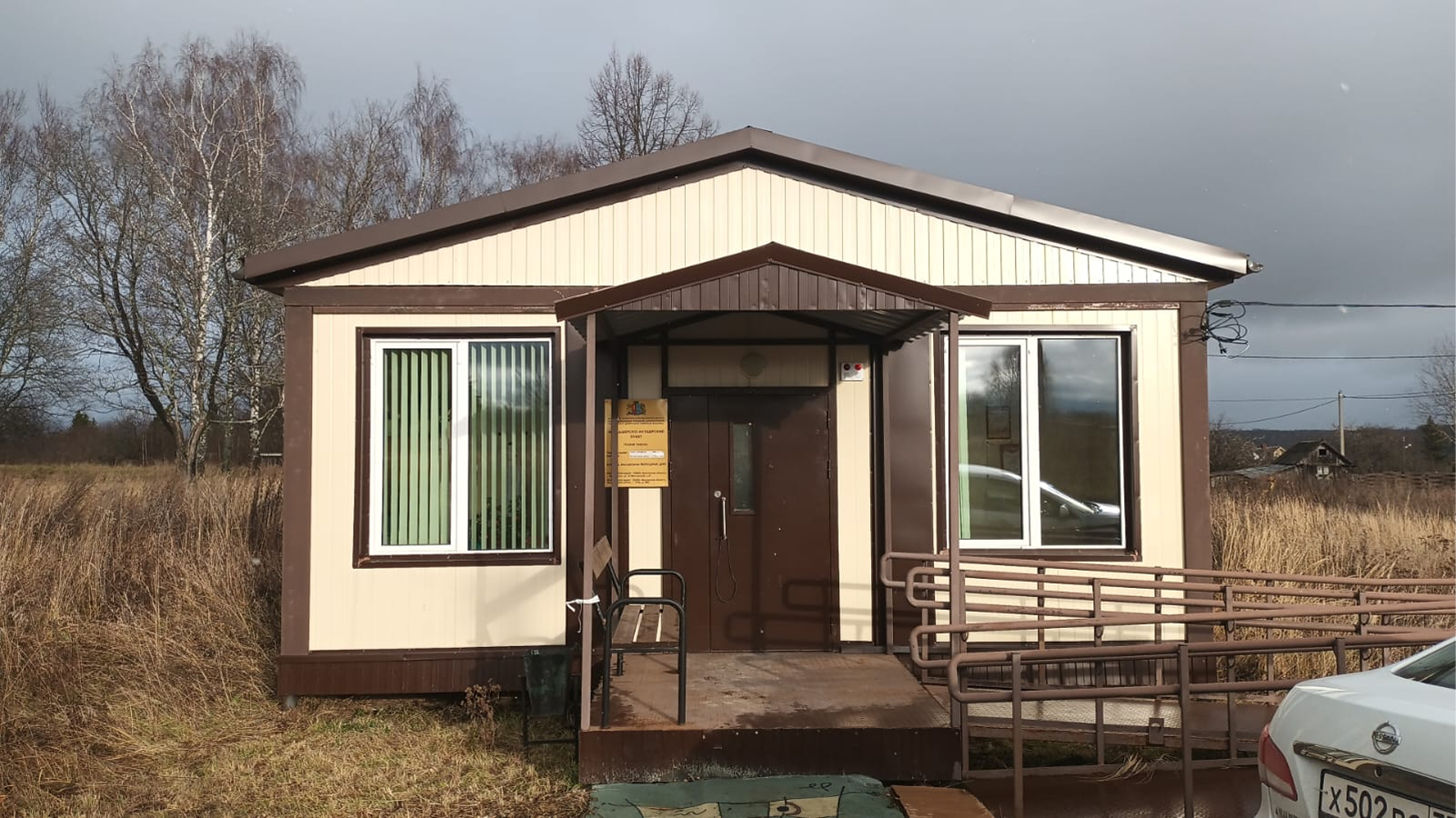

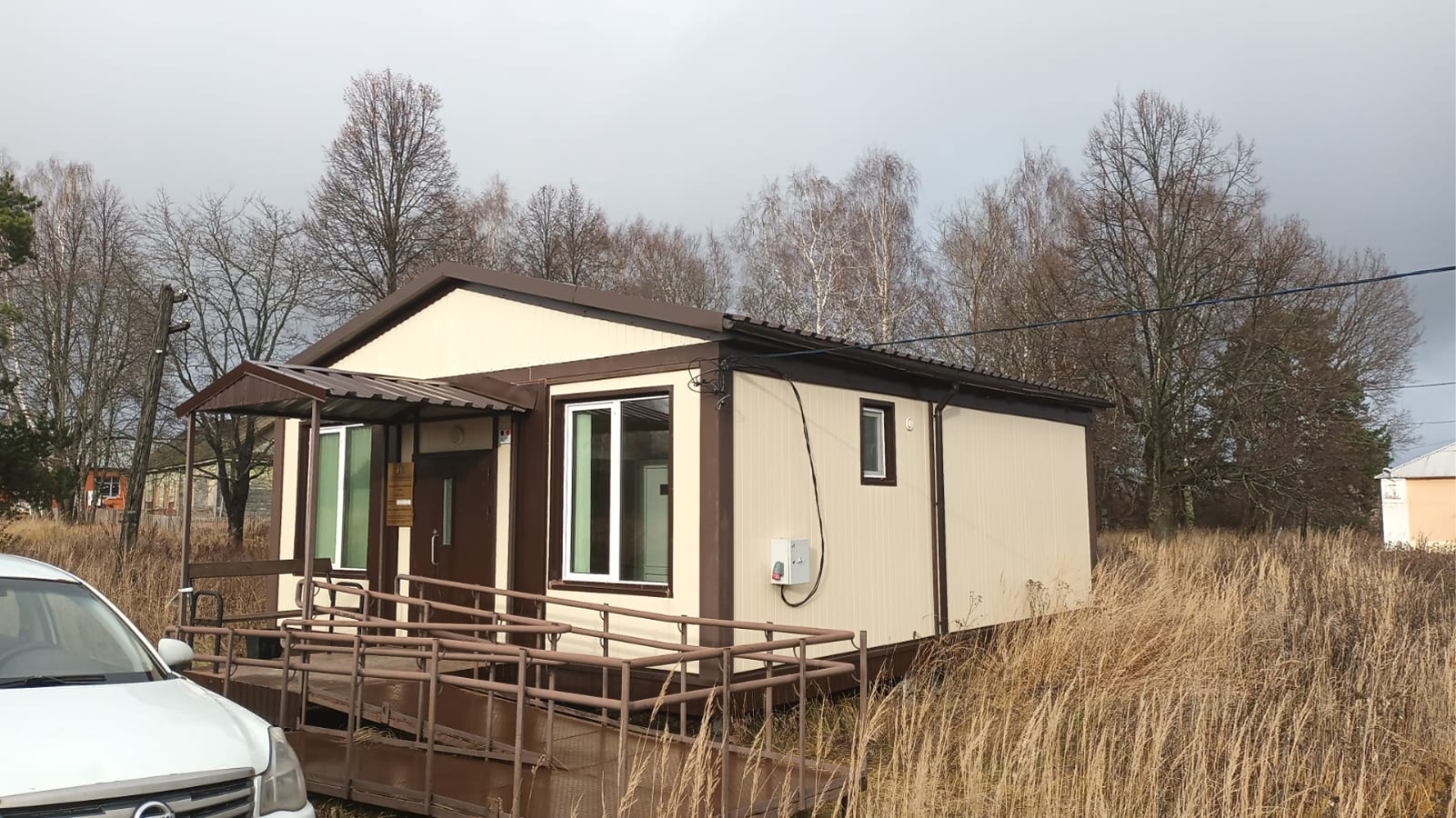

Комплекс из 50 модульных медицинских ФАПов

Общая площадь помещений каждого сооружения составляет не менее 56 м2. Этажность каждого ФАП – 1. Высота потолков помещений не менее 2,6 метров.

1. Фундаменты — винтовые сваи;
2. Основание: нижний опорный пояс модуля;
3. Металлический каркас из сборных элементов;
4. Наружные ограждающие конструкции: сэндвич-панель из негорючих материалов с организованным водосливом.
5. Кровля двускатная из металлопрофиля (НС44-1000-0,7 по ГОСТ 24045-2016) по деревянной стропильной системе стропильной системе; Организованный водосток.

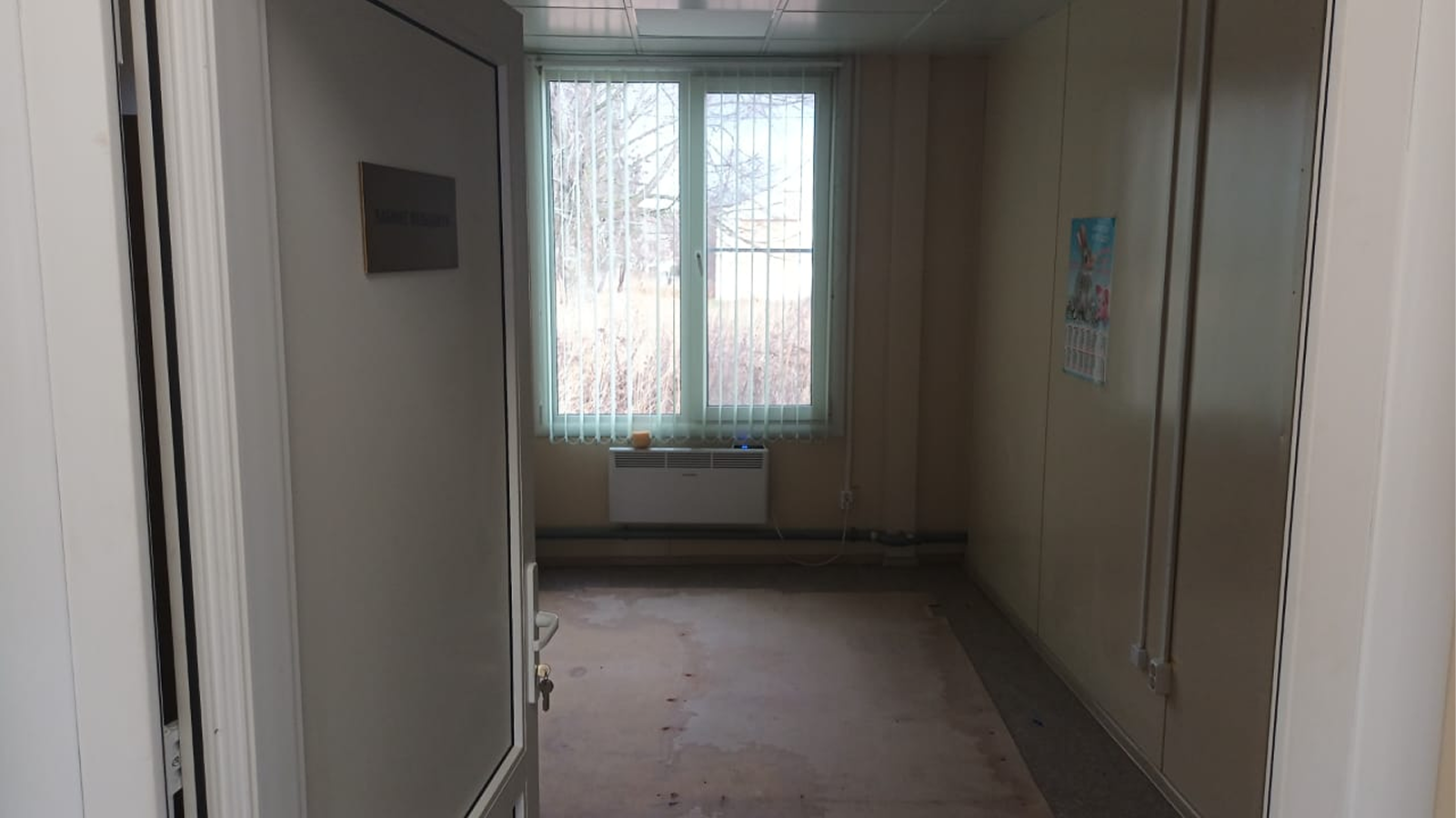

6. Потолок утепленный из панели сэндвич, тип потолка – подвесной с негорючими плитами на металлическом каркасе; Тип потолка в процедурной и кабинете приема – пластиковые панели.
7. Перегородки из крашенных сэндвич-панелей в соответствии с СП 2.1.3678-20 «Санитарно-эпидемиологические требования к эксплуатации помещений, зданий, сооружений, оборудования и транспорта, а также условиям деятельности хозяйствующих субъектов, осуществляющих продажу товаров, выполнение работ или оказание услуг»;
8. Полы: во всех помещениях выполнить в соответствии с СП 29.13330.2011 «Полы. Актуализированная редакция СНиП 2.03.13-88», СП 2.1.3678-20 «Санитарно-эпидемиологические требования к эксплуатации помещений, зданий, сооружений, оборудования и транспорта, а также условиям деятельности хозяйствующих субъектов, осуществляющих продажу товаров, выполнение работ или оказание услуг», во всех помещениях линолеум с устройством по всему периметру плинтуса из поливинилхлорида;
9. Окна: из поливинилхлоридных профилей с поворотно-откидной фурнитурой по ГОСТ 30674-99. Оконные проемы снаружи снабжены отливами из оцинкованной стали.

• Ожидальная
• Кабинет приема
• Процедурная
• Помещение для хранения лекарств
• Комната персонала
• Санузел

Электроснабжение

От электрической сети напряжением 380/220В, с устройствами защитного отключения и автоматическими выключателями, розетки, встроенные с заземлением и защитными шторками, выключатели одно и двухклавишные скрытой установки. Имеются необходимые надписи и схемы. Предусмотрен второй электрический ввод для обеспечения возможности подключения резервного источника питания. Заземление электрощитов обеспечивается перемычками.

Отопление

Электрические конвекторы, количество по расчету. Над входной дверью предусмотрена тепловая воздушная завеса.

Водоснабжение

— горячее – от электронагревателей в количестве.

— холодное – от наружных коммуникаций.

Трубы систем водоснабжения – полипропиленовые, подводы к приборам и электронагревателям – гибкие шланги в защитной оплетке.

Все сантехнические приборы подключены к сетям горячей и холодной воды. Умывальники оборудованы смесителями. В качестве запорной арматуры – краны шаровые диаметр 15 мм.

Канализация

Из полиэтиленовых труб, гофрированные трубы не допускаются. Номинальный наружный диаметр разводящего трубопровода 50 мм и 100 мм, диаметр канализационного выпуска 100 мм.

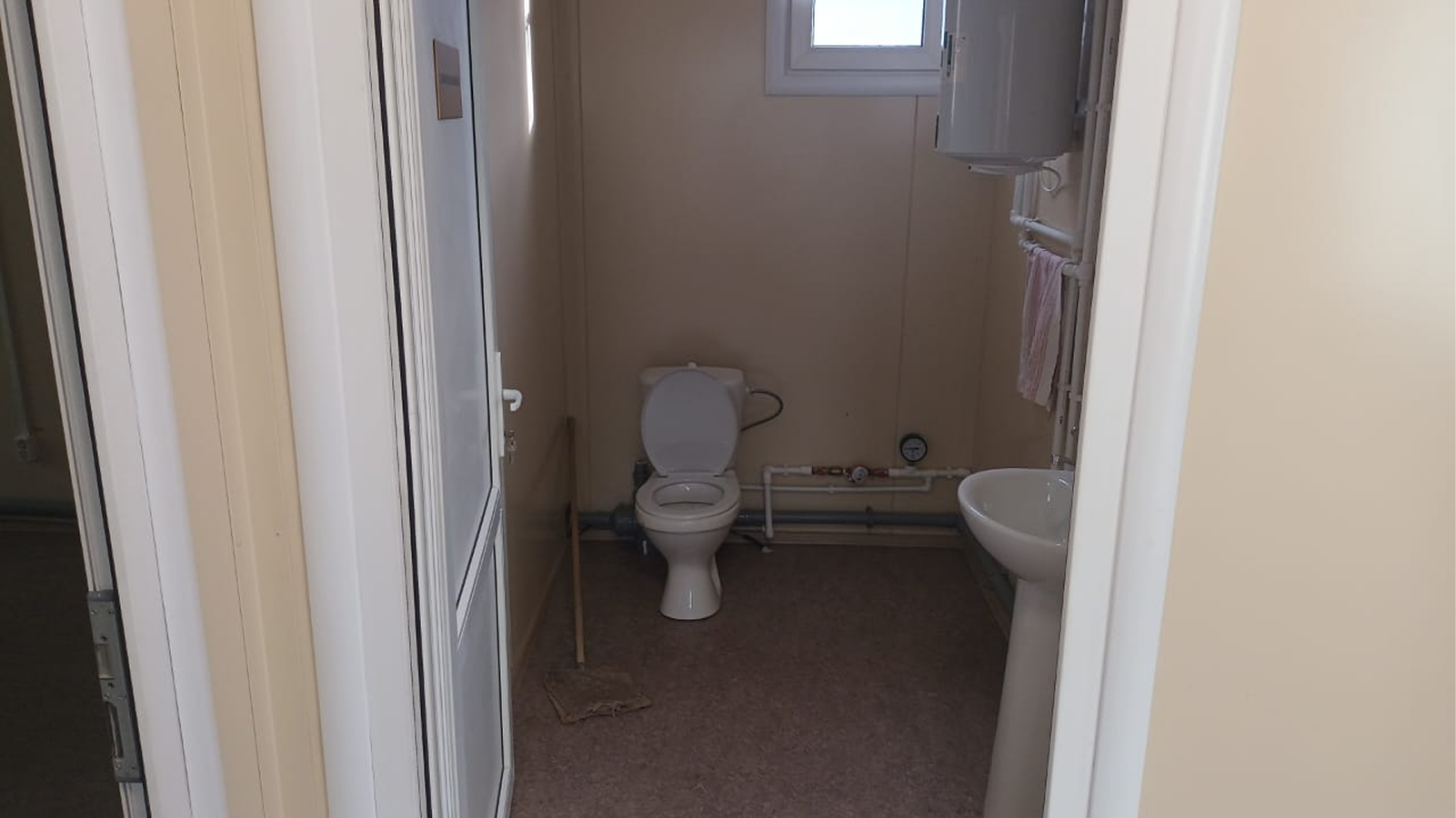

Санузел оборудован унитазом, умывальником.

В кабинет приема установить мойку в количестве2 штуки, в процедурном кабинете [2 штуки или одну двухсекционную]. На мойках Предусмотрим смесители с локтевым управлением.

Все сантехнические приборы подключены к системе канализации. Сантехнические приборы смонтированы с использованием силиконового герметика универсального нейтрального для герметизации стыков.

Вентиляция

— в санузле вытяжная вентиляция с механическим побуждением;

— в остальных помещениях – естественная;

— предусмотрены вентиляционные окна в цоколе;
